裸金属节点

本章节主要介绍在裸金属节点页面中，针对裸金属节点的一系列运维管理操作，如：查看详情、维护/恢复、重启/开机/关机和编辑等。其中，在云平台的顶部导航栏中，依次选择[产品与服务]-[裸金属管理]-[裸金属节点]，即可进入“裸金属节点”页面。

查看详情

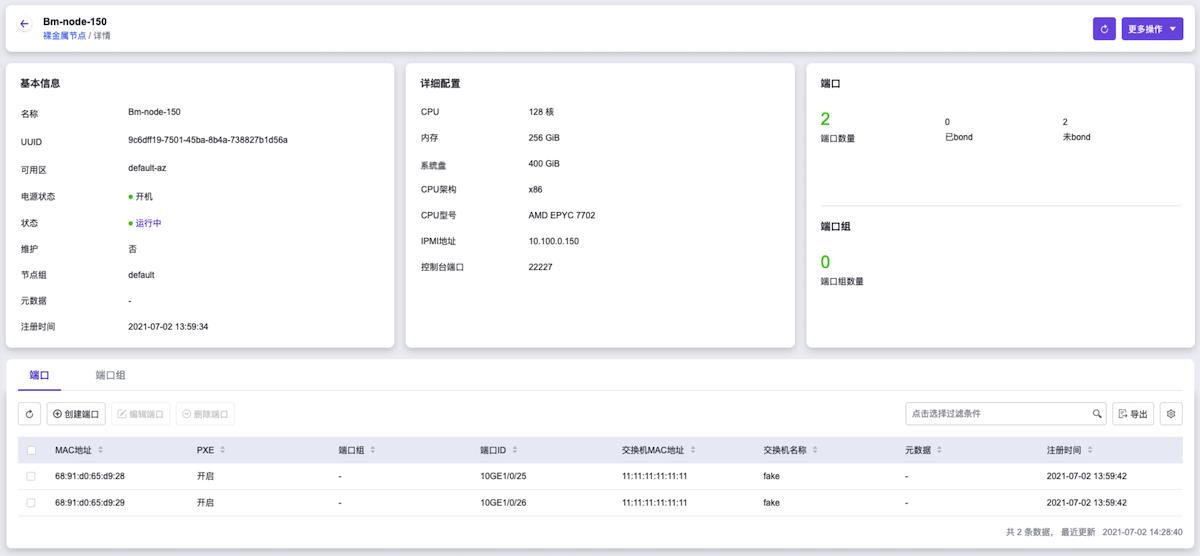

在“裸金属节点”页面中，单击裸金属节点名称 ，可进入其详情页面。在详情页面中，可查看该裸金属节点的基本信息、详细配置和端口、端口组信息。

在“裸金属节点”详情页面中，还支持对裸金属节点的端口和端口组执行创建、编辑和删除等操作。具体操作说明如下：

创建端口

1. 在“裸金属节点”详情页面的[端口]页签中，单击列表上方的 创建端口 ，弹出“创建端口”对话框。

2. 在“创建端口”对话框中，按照如下说明输入端口信息后，单击 确认 ，开始创建端口，并关闭对话框。

   说明：

   • 当裸金属网络配置为“预配置网络方案”或“后配置网络方案”时，无需配置“本地链路连接”参数。
   • 当裸金属网络配置为“动态配置网络方案（NGS Agent）”时，请务必配置“本地链路连接”的“端口ID”、“交换机MAC地址”和“交换机名称”参数。
   • 当裸金属网络配置为“动态配置网络方案（SDN）”时，请务必配置“本地链路连接”的“端口ID”和“交换机MAC地址”参数。

   参数		说明
   MAC地址		该裸金属节点端口的MAC地址。
   PXE		该裸金属节点端口的PXE属性是否开启。
   端口组（可选）		该裸金属节点端口的所属端口组。通过端口组功能，可为多个端口配置bond绑定，满足业务应用的网络高可用需求。
   本地链路连接（可选）	端口ID	与该裸金属节点网络端口相连的交换机链路聚合端口的ID。当裸金属网络配置为“动态配置网络方案（NGS Agent）”时，若该端口未加入端口组，则该参数值为与该端口相连的交换机端口ID，如10GE1/0/0；若该端口被加入端口组，则该参数值为交换机上对应的链路聚合端口ID，如Eth-Trunk0。
   	交换机MAC地址	与该裸金属节点网络端口相连的交换机链路聚合端口的MAC地址。
   	交换机名称	与该裸金属节点网络端口相连的交换机链路聚合端口的名称。该名称需要与“裸金属网络配置”页面中所添加交换机的名称保持一致。
   	元数据	该裸金属节点端口的附加信息，可以用来区分同种配置的多个端口。该参数值以键值对形式存储。

编辑端口

在执行下述操作前，请先确保该裸金属节点已处于维护状态。维护裸金属节点的具体操作步骤，请参考 维护/恢复 章节的内容。

1. 在“裸金属节点”详情页面的[端口]页签中，勾选待操作端口后，单击列表上方的 编辑端口 ，弹出“编辑端口”对话框。
2. 在“编辑端口”对话框中，编辑端口信息后，单击 确认 ，开始修改端口信息，并关闭对话框。

删除端口

1. 在“裸金属节点”详情页面的[端口]页签中，勾选待操作端口后，单击列表上方的 删除端口 ，弹出“删除端口”提示框。
2. 在“删除端口”提示框中，单击 删除 ，开始删除该端口，并关闭提示框。

创建端口组

1. 在“裸金属节点”详情页面的[端口组]页签中，单击列表上方的 创建端口组 ，弹出“创建端口组”对话框。

2. 在“创建端口组”对话框中，按照如下说明输入端口组信息后，单击 确认 ，开始创建端口组，并关闭对话框。

   参数	说明
   名称	该裸金属节点端口组的名称。
   MAC地址	该裸金属节点端口组的MAC地址。该端口组MAC地址需要与加入到该端口组的某个端口MAC地址相同，请从要加入到该端口组的端口中选择一个合适的端口MAC地址作为端口组的MAC地址（建议选择最小的端口MAC地址），系统会自动将选择的端口添加到端口组。
   Bond模式	该裸金属节点端口组的Bond模式。该参数值可选主备模式（mode1）或动态链路聚合模式（mode4）。* 当参数值选择“主备模式（mode1）”时，只有一个网卡处于活动状态，当一个宕掉另一个马上由备份转换为主网卡，提供网络容错能力。 * 当参数值选择“动态链路聚合模式（mode4）”时，需要交换机支持802.3ad协议，和交换机的聚合LACP方式配合使用。
   属性（可选）	该裸金属节点端口组的Bond模式属性。该参数值以键值对形式保存，请逐个对应输入属性名称和属性值。常见属性有miimon(监测网络链接的频度，单位是毫秒)和xmit_hash_policy（网络传输的hash策略）。

编辑端口组

在执行下述操作前，请先确保该裸金属节点已处于维护状态。维护裸金属节点的具体操作步骤，请参考 维护/恢复 章节的内容。

1. 在“裸金属节点”详情页面的[端口组]页签中，勾选待操作端口组后，单击列表上方的 编辑端口组 ，弹出“编辑端口组”对话框。
2. 在“编辑端口组”对话框中，编辑端口组信息后，单击 保存 ，开始修改端口组信息，并关闭对话框。

删除端口组

1. 在“裸金属节点”详情页面的[端口组]页签中，勾选待操作端口组后，单击列表上方的 删除端口组 ，弹出“删除端口组”提示框。
2. 在“删除端口组”提示框中，单击 删除 ，开始删除该端口组，并关闭提示框。

管理端口

在执行下述操作前，请先确保该裸金属节点已处于维护状态。维护裸金属节点的具体操作步骤，请参考 维护/恢复 章节的内容。

1. 在“裸金属节点”详情页面的[端口组]页签中，单击待操作端口组所在行的 管理端口 ，弹出“添加/移除端口”对话框。
2. 在“添加/移除端口”对话框中，添加或移除该端口组内的端口后，单击 保存 ，管理该端口组内端口，并关闭对话框。

维护/恢复

1. 在“裸金属节点”页面中，勾选待操作节点后，单击列表上方的 维护 或 恢复 ，弹出“维护/恢复裸金属节点”提示框。

2. 在“维护/恢复裸金属节点”提示框中，单击 维护 或 恢复 ，开始维护或恢复该节点，并关闭提示框。

   说明：

   维护状态的裸金属节点不可调度，不可用于创建裸金属主机，请谨慎操作。

重启/开机/关机

1. 在“裸金属节点”页面中，勾选待操作节点后，单击列表上方的 重启 、 开机 或 关机 ，弹出“重启/开机/关机裸金属节点”提示框。

2. 在“重启/开机/关机裸金属节点”提示框中，单击 重启 、 开机 或 关机 ，开始重启、开机或关机该节点，并关闭提示框。

   警告：

   当裸金属节点重启或关机后，其上承载的业务将中断，而且该操作无法撤回，请谨慎操作。

编辑

在执行下述操作前，请先确保该裸金属节点已处于维护状态。维护裸金属节点的具体操作步骤，请参考 维护/恢复 章节的内容。

1. 在“裸金属节点”页面中，勾选待操作节点后，单击列表上方的 更多 ，在下拉列表中选择 编辑 ，进入“编辑裸金属节点”页面。

2. 在“编辑裸金属节点”页面中，编辑节点信息后，单击 保存 ，修改节点信息，并关闭当前页面。

   参数	说明
   名称	该裸金属节点的名称。
   可用区	该裸金属节点的名称。请选择上述前提准备操作中新建的可用区。
   节点组	该裸金属节点的所在节点组。请直接选择由系统自动生成的参数值即可。
   IPMI地址	该裸金属节点的IPMI地址，即BMC（基板管理控制器）的访问地址。
   IPMI用户名	该裸金属节点的IPMI用户名，即登录BMC（基板管理控制器）的用户名。
   IPMI密码	该裸金属节点的IPMI密码，即登录BMC（基板管理控制器）的密码。
   控制台端口	该裸金属节点的控制台端口号。该参数值范围为20000～40000。在配置时请确保云平台中各裸金属节点的控制台端口号互不相同。
   CPU架构	该裸金属节点的CPU架构。该参数值可选Arm 或 x86。
   CPU型号（可选）	该裸金属节点的CPU型号。
   CPU核数	该裸金属节点的CPU核数。
   内存	该裸金属节点的内存容量。
   系统盘	该裸金属节点的系统磁盘容量。
   元数据（可选）	该裸金属节点的附加信息，可以用来区分同种配置的多个节点。该参数值以键值对形式存储。

重置状态

当裸金属节点处于故障或清理失败状态，且未被维护时，可以在删除该裸金属节点上的裸金属主机后，通过执行此操作，将节点状态强制设置为可用状态。该操作成功执行后，裸金属节点上的端口和端口组不会被影响。但是，若该节点已在其裸金属主机被删除时设置为清理本地磁盘数据时，该操作将会同时启动磁盘数据清理操作，请谨慎操作。

1. 在“裸金属节点”页面中，勾选待操作节点后，单击列表上方的 更多 ，在下拉列表中选择 重置状态 ，弹出“重置裸金属节点状态”提示框。
2. 在“重置裸金属节点状态”提示框中，单击 重置 ，开始重置该节点，并关闭提示框。

下架

1. 在“裸金属节点”页面中，勾选待操作节点后，单击列表上方的 更多 ，在下拉列表中选择 下架 ，弹出“下架裸金属节点”提示框。

2. 在“下架裸金属节点”提示框中，单击 下架 ，开始下架该节点，并关闭提示框。

   警告：

   当裸金属节点下架后，将无法再对其执行管理和使用操作，其上承载的裸金属主机也将同步清除，而且该操作无法撤回，请谨慎操作。
