在使用裸金属服务前，请先完成以下准备工作。

规划网络

本操作用于对裸金属服务的网络进行预规划，以满足客户的业务需求。

规划网络类型。

说明：

当裸金属主机需要挂载存储数据盘时，请确保存储后端网络与裸金属服务器存储网络之间正确联通。
当裸金属主机需要开始监控时，请确保裸金属服务器业务网络与云平台控制台网络之间正确联通。

在裸金属服务中，所需规划网络类型如下：

类型	说明
发现网络	在物理设备的发现网口之间所连接的网络，该网络用于发现裸金属节点。
部署网络	在物理设备的部署网口之间所连接的网络，该网络用于部署裸金属主机。
多leaf部署网络（可选）	在物理设备的部署网口之间所连接的网络，该网络用于跨3层网络部署裸金属主机。
业务网络	在物理设备的业务网口之间所连接的网络，该网络用于裸金属主机之间的业务交互。

制定网络方案。

请根据客户实际网络情况，按照如下说明制定裸金属网络方案。如不确定如何选择网络方案，请联系技术支持咨询。

网络方案	说明	适用场景
动态配置网络方案	该方案通过Neutron ML2 Driver对应地动态配置物理交换机，以实现裸金属节点在运行时能动态切换网络。当选择该网络方案时，请根据客户实际情况选择NGS Agent或SDN驱动方式。	适用于Neutron ML2 Driver（Networking Generic Switch Agent或SDN控制器）对物理交换机有访问和配置权限的场景。
预配置网络方案	该方案要求预先在云基础设施中，根据实际网络规划，完成部署网络和租户网络的配置。之后，裸金属主机在通过部署网络完成部署后，将自动连接到预先规划的租户网络中。	适用于裸金属业务的组网形态相对固定，或无权限动态配置物理网络设备的场景。
后配置网络方案	该方案的部署架构和网络拓扑与动态配置网络方案完全一致，但是，Neutron NGS agent不会自动配置物理交换机，需要手动根据网络规划进行配置。	适用于云平台无权访问物理交换机，但客户侧网络管理人员能在裸金属主机创建完后即时配置物理网络交换机，完成裸金属租户网络切换的场景。

上架并初始化硬件设备

本操作用于对裸金属服务的物理服务器和交换机进行上架和初始化配置，以满足业务需要。

上架并配置硬件设备。

根据客户实际机房环境与规划方案，上架物理服务器和交换机等硬件设备，并完成相关配置和连线。

说明：

当裸金属主机需要对接商业存储时，请通过对接包的形式成功对接商业存储与云平台，并在物理服务器上插入FC-HBA卡（FC-SAN协议存储）或与存储连接的网卡（IP-SAN协议存储）。
当裸金属主机需要对接高性能云存储时，请先在云平台安装高性能云存储产品，并在物理服务器上插入与存储连接的网卡。

网络方案	说明
动态配置网络方案/后配置网络方案	至少将物理服务器的一个万兆网口连接到业务交换机。该网口将同时作为裸金属节点发现网口，裸金属主机的部署网口和业务网口。该方案中，支持的业务交换机类型如下： * HUAWEI：ImasterNCE-Fabric V100R020C00SPC201（SDN交换机）、CE6881-48S6CQ、Vrpv8 * 迈普：NSS5820-54XQFP（V1） * Cisco：ios、s300 * Arista：Eos * Dell：Force10、Powerconnect * Brocade：Fastiron * Ruijie * HPE：Comware * HP：Comware * Juniper * Mellanox：Mlnxos * Cumulus
预配置网络方案	至少将物理服务器的两个万兆网口连接到业务交换机。在两网口中，对其中一个网口先按照发现网络的规划进行配置，使其作为发现网口，在节点发现完成后，再按照部署网络的规划进行配置，使其作为部署网口；对另一个网口按照租户网络的规划进行配置，使其作为业务网口。

网络方案

说明

动态配置网络方案/后配置网络方案

至少将物理服务器的一个万兆网口连接到业务交换机。该网口将同时作为裸金属节点发现网口，裸金属主机的部署网口和业务网口。该方案中，支持的业务交换机类型如下：
* HUAWEI：ImasterNCE-Fabric V100R020C00SPC201（SDN交换机）、CE6881-48S6CQ、Vrpv8
* 迈普：NSS5820-54XQFP（V1）
* Cisco：ios、s300
* Arista：Eos
* Dell：Force10、Powerconnect
* Brocade：Fastiron
* Ruijie
* HPE：Comware
* HP：Comware
* Juniper
* Mellanox：Mlnxos
* Cumulus

预配置网络方案

至少将物理服务器的两个万兆网口连接到业务交换机。在两网口中，对其中一个网口先按照发现网络的规划进行配置，使其作为发现网口，在节点发现完成后，再按照部署网络的规划进行配置，使其作为部署网口；对另一个网口按照租户网络的规划进行配置，使其作为业务网口。

配置物理服务器。

在物理服务器的启动过程中，进入BIOS后请按要求完成下述配置：
- 当CPU架构是“x86”时，配置启动模式为“Legacy BIOS”或“UEFI”。当CPU架构是“Arm”时，配置启动模式为“UEFI”。当CPU架构是“LoongArch”时，配置启动模式为“UEFI”。
- 配置系统引导顺序时，设置硬盘为第一启动项。
- 开启网卡PXE引导，且PXE网卡必须支持轮询模式。此外，PXE需要默认支持UEFI方式。
- 配置服务器RAID。
- 在RAID卡配置页面中，设置 Boot Drive 为“None”或者容量最小设备。
- 开启 Serial Console Redirection。
（可选）配置交换机。

当裸金属节点需要配置端口组且端口组的bond模式是“动态链路聚合模式（bond4）”时，请将与该裸金属节点相连的业务交换机的聚合端口配置为lacp-dynamic。此外，若实际的网络场景为双业务交换机场景时，还需为该聚合端口配置M-LAG。否则，可直接跳过该步骤。

制作并上传主机镜像

本操作用于预先制作并上传裸金属主机创建时所需要的镜像文件。

制作镜像文件。

按照以下要求制作镜像文件，并保存在本地计算机中。
- 裸金属主机镜像Grub的console配置必须与裸金属节点的console配置保持一致。
- 请确保镜像文件中已安装 cloud-init （Linux操作系统）或 cloudbase-init （Windows操作系统）。
- （可选）当裸金属主机需要对接存储时，请根据存储类型，在镜像文件中完成对应配置：
  - FC-SAN：请确保已成功配置HBA驱动程序和multipath多路径软件。
  - IP-SAN：请确保已成功配置与存储连接的网卡的驱动程序、iSCSI客户端程序和multipath多路径软件。
上传镜像文件。
1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[计算]-[镜像]，进入“镜像”页面。
2. 在“镜像”页面中，单击页面上方的 创建镜像 ，进入“创建镜像”页面。

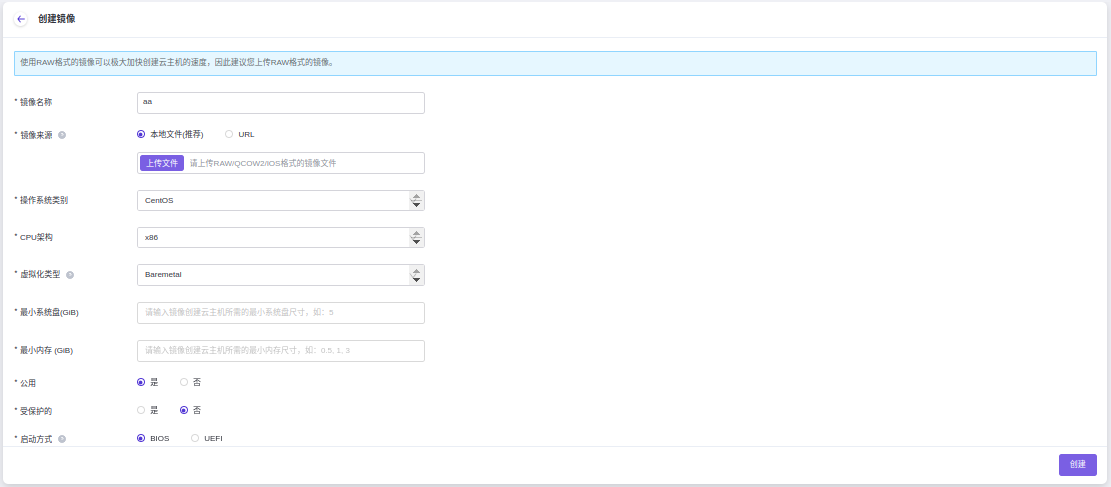

3. 在“创建镜像”页面中，“CPU架构”根据实际镜像文件选择，“虚拟化类型”选择“Baremetal”，“启动方式”根据实际镜像文件选择，并输入其他镜像信息后，单击 创建 ，完成操作。其中，“创建镜像”页面中部分参数的具体说明，请参考“计算”帮助中“镜像”的相关内容。

预置租户网络（可选）

当网络方案选择“预配置网络方案”时，为裸金属主机预配置租户网络，即预先在网络服务中创建网络分配给对应租户，并完成裸金属服务器网络配置。当裸金属主机需要开启监控时，保证裸金属主机可以访问控制台网络。否则，可直接跳过该步骤。

在云平台的顶部导航栏中，依次选择[产品与服务]-[网络]-[网络]，进入“网络”页面。
在“网络”页面中，单击页面上方的 创建网络 ，弹出“创建网络”页面。
在“创建网络”页面中，输入基础配置和子网信息后，单击 创建网络 ，开始创建网络和子网，并关闭当前页面。其中，“创建网络”页面中部分参数的具体说明，请参考“网络”帮助中“网络”的相关内容。
（可选）根据创建的租户网络完成裸金属服务器的网络配置。当网络方案选择“预配置网络方案”时，请执行该步骤。否则，可跳过该步骤。
（可选）配置路由器和网关。

当裸金属主机需要开启监控或租户网络有访问外网的需求时，请执行该步骤。否则，可跳过该步骤。
1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[网络]-[路由器]，进入“路由器”页面。

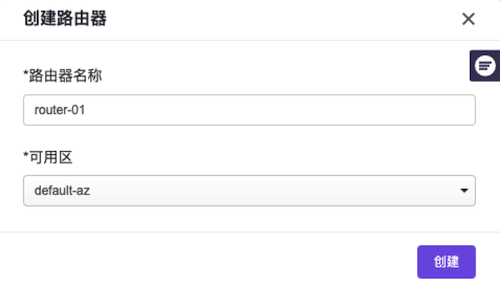

2. 在“路由器”页面中，单击页面上方的 创建路由器 ，弹出“创建路由器”对话框。在该对话框中，配置路由器名称和可用区后，单击 创建 ，开始创建路由器，并关闭当前对话框。

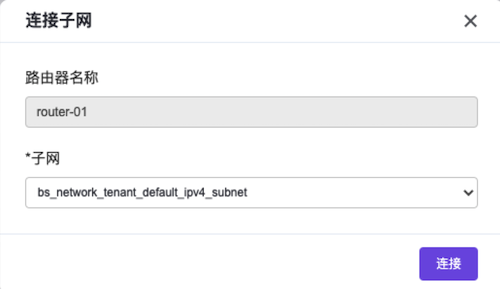

3. 在“路由器”页面中，单击上述新建路由器的名称，进入其详情页面。在该页面的[路由器连接]页签中，单击 连接子网 ，弹出“连接子网”对话框。在该对话框中，选择上述新建网络的子网后，单击 连接 ，完成路由器的子网连接，并关闭对话框，返回该路由器详情页面。

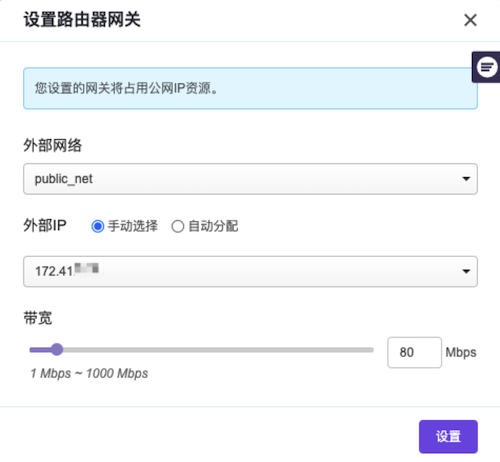

4. 在该路由器详情页面中，单击页面上方的 更多操作 ，在下拉列表中选择“设置网关”，弹出“设置路由器网关”对话框。在该对话框中，配置外部网络、外部IP和带宽后，单击 设置 ，完成路由器网关设置，并关闭对话框。

创建可用区（可选）

本操作用于为裸金属节点创建主机集合和可用区，以提高其容灾性和隔离性，请根据客户实际业务需求酌情创建。如已有可用可用区或使用默认default-az时，可跳过本步骤。

在云平台的顶部导航栏中，依次选择[产品与服务]-[计算]-[可用区与主机集合]，进入“可用区与主机集合”页面。

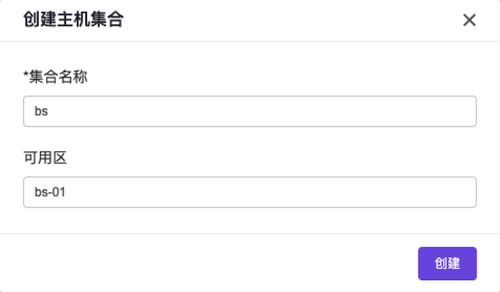

在“可用区与主机集合”页面中，单击页面上方的 创建主机集合 ，弹出“创建主机集合”对话框。
在“创建主机集合”对话框中，输入集合名称和可用区名称后，单击 创建 ，完成主机集合和可用区的创建，并关闭对话框。

创建安全组（可选）

本操作用于为裸金属主机预创建安全组，用于为具有相同安全保护需求并相互信任的裸金属主机提供相同的访问策略，请根据客户实际业务需求酌情创建。如已有可用安全组或使用默认default时，可跳过本步骤。

说明：

仅当网络服务由“SDN网络服务”云产品提供，且该裸金属主机网络的模式为Geneve时，才支持使用安全组功能。

在云平台的顶部导航栏中，依次选择[产品与服务]-[网络]-[安全组]，进入“安全组”页面。
单击 创建安全组 ，弹出“创建安全组”对话框。
配置参数后，单击 创建 ，完成安全组创建。
在“安全组”页面中，单击上述安全组所在行的“展开”图标，展开其“规则”区域框。在“规则”区域框中，单击 添加规则 ，弹出“添加规则”对话框。配置参数后，单击 保存 ，完成操作。其中，各参数的具体说明，请参考“SDN网络服务”帮助中“安全组”的相关内容。
