同VPC下限制子网间互访

背景描述

在VPC没有绑定网络ACL情况下，VPC内子网可以互通。通过配置网络ACL限制同VPC下子网间流量。

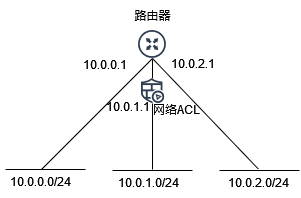

如图所示拓扑，VPC内网段10.0.1.0/24禁止与除10.0.0.0/24外的其它网段互通。

本实践方案通过配置网络ACL完成上述需求。

前提条件

路由器绑定了上述网段子网，子网间的云主机可以互通。

操作步骤

1. 创建网络ACL。

   1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[访问控制]-[网络ACL]，进入“网络ACL列表”页面。

   2. 单击 创建网络ACL ，弹出“创建网络ACL”对话框。

   3. 配置参数后，单击 创建 ，完成操作。

参数	说明
名称	网络ACL的名称。
描述	网络ACL的描述。

2. 配置网络ACL出入方向规则。

   1. 在网络ACL的详情页面，单击 入方向规则 - 添加规则 ，出现规则编辑框。

   2. 添加如下规则，单击 确认 ，完成操作。

      方向	类型	策略	协议	源地址	源端口范围	目的地址	目的端口范围
      入方向	ipv4	允许	全部	10.0.0.0/24	全部	0.0.0.0/0	全部

   说明：网络ACL规则是无状态的，所以配置了一个方向的允许策略，还需要配置回复方向的允许策略，才能达到流量放行的需求。

   3. 单击 出方向规则 - 添加规则 ，出现规则编辑框。

   4. 配置如下规则，单击 确认 ，完成操作。

      方向	类型	策略	协议	源地址	源端口范围	目的地址	目的端口范围
      出方向	ipv4	允许	全部	0.0.0.0/0	全部	10.0.0.0/24	全部

3. 关联子网。

   1. 点击已经创建的网络ACL，进入该网络ACL的详情页面，单击 关联子网 - 关联 ，弹出“关联子网”对话框。

   2. 选择上述网段为10.0.1.0/24的子网，点击关联。

   说明：关联子网后，网络ACL默认拒绝所有出入子网网关的流量，直至添加放通规则。

结果验证

进入网段10.0.0.0/24的云主机，能正常访问网段10.0.1.0/24的云主机；
进入网段10.0.2.0/24的云主机，无法访问网段10.0.1.0/24的云主机。
