前言

安全容器云产品使用kube-ovn作为cni，底层调用的ovn，和proton底层的实现是一致的，并且一部分功能复用了proton。所以使用kube-ovn的pod可以类比为虚机，通过网络隔离加强了安全。

使用kube-ovn的pod以下场景是预期的：
1.pod内只通网络节点和安全容器节点的ovn0地址（br-roller，br-mgmt等地址是不通的）。
2.网络节点和安全容器节点可以访问所有的kube-ovn地址，非网络节点和安全容器节点角色，一般是不通pod的，要看云平台的网络规划。
3.不同vpc之间的pod默认是互相隔离的，包括service。
4.所有的kube-ovn网络的pod内都可以访问coredns服务和kubernetes服务（kubernetes.default.svc.cluster.local）。

另外，使用上有些限制需要注意：
1.所有subnet的网段不能重叠，即使跨vpc。
2.创建ns(namespace)时，如果没有设置全局默认subnet，namespace不会自动绑定subnet，如果没有手动给ns设置subnet，且此ns下的pod也不设置subnet，创建pod不会成功。
3.创建np(networkpolicy)时，如果np所在ns没有设置subnet，np的规则如果涉及到跨子网则会有问题。
4.已创建的subnet不能修改其vpc。
5.lic中指定的cluster-router参数指定的neutron router如果已存在，external-network参数则不会起作用。

云产品安装

使用场景的不同，云产品的一些参数需要灵活配置，可以通过license传入，目前kube-ovn相关的license是下面的参数：
值为’’代表是有值的，只是值是空字符串，所以想用默认值，参数不需要写在license里。

cloud-product:
- eks-managed: {
    ttl: '-1',
    values: {
       cluster-router: 'test-router', //默认vpc名字，填写手动创建的neutron router name,如果不设置或者传的router不存在，会默认创建名字为ovn-cluster的router。邮储应设置为手动创建的neutron router name
       disable-init-subnet: True,  //是否创建默认的全局subnet ovn-default，不设置的话默认为False会创建。邮储应设置为True
       external-network: '', //默认vpc外部网关绑定的公网名字，如果传的为空字符串的话，代表kube-ovn默认创建的默认vpc不绑定外部网关，如果未设置此参数，默认值为pulic-net。邮储应设置为''，即不绑定默认网关。需要注意的是如果cluster-router指定的router为提前手动创建好的，此参数不起作用。
       node-switch-cidr: '100.64.0.0/16', //默认创建的join subnet的网段，不设置默认为100.64.0.0/16。邮储应根据规定填入此值
       default-cidr: '10.16.0.0/16', //默认subnet ovn-default的网段。如果设置了disable-init-subnet为true，此值不生效。可以不设置，默认值为10.16.0.0/16
       default-gateway: '10.16.0.1', //默认subnet ovn-default的网关地址，与default-cidr类似，默认值为10.16.0.1
       default-exclude-ips: '10.16.0.1,10.16.0.2', //默认subnet ovn-default的不可分配地址，与default-cidr，默认值为网关地址
       node-switch-gateway: '100.64.0.1',  //join子网默认网关，一般不用设置，不设置默认为node-switch-cidr的第一个ip
       service-cluster-ip-range: '10.222.0.0/16', //k8s集群svc网段，不设置默认值为10.222.0.0/16
       flannel-pod-ip-range: '10.232.0.0/14', //flannel 网段，不设置默认值为10.232.0.0/14
       network-type: 'geneve', //网络模式，不设置默认genve
       enable_lb: True, //是否开启ovn lb，不设置默认为True
       enable_np： True, //是否开启networkpolicy，不设置默认为True
       keep_vm_ip： True, //是否开启kubevirt vmip保持，不设置默认为False,不保持，一般建议设置为True
       shared_services: '', //所有的vpc的lb上负载的svc，默认为空，格式为namespace/svc-name，用,分割
       gateway_node_labels: 'node-role.kubernetes.io/master=true' //kube-ovn pod访问coredns和k8s服务经过的容器网关节点label，lic不写此值，默认值为node-role.kubernetes.io/master=true；要么就必须设置此值，不能写空字符串
     }
}

安装完成后，根据disable-init-subnet参数，创建的默认资源会不同，如果disable-init-subnet为False，代表创建默认全局subnet ovn-default。

[root@node-3 ~]# kubectl get vpc
NAME            STANDBY   SUBNETS                              NAMESPACES
ovn-cluster     true      ["join","ovn-default"]
[root@node-3 ~]# kubectl get subnet
NAME            PROVIDER   VPC             PROTOCOL   CIDR            PRIVATE   NAT     DEFAULT   GATEWAYTYPE   V4USED   V4AVAILABLE   V6USED   V6AVAILABLE   EXCLUDEIPS
join            ovn        ovn-cluster     IPv4       100.64.0.0/16   false     false   false     distributed   11       65522         0        0             ["100.64.0.1"]
ovn-default     ovn        ovn-cluster     IPv4       10.16.0.0/16    false     true    true      distributed   4        65527         0        0             ["10.16.0.1"]

disable-init-subnet为True，不创建默认全局subnet ovn-default。

[root@node-3 ~]# kubectl get vpc
NAME            STANDBY   SUBNETS                              NAMESPACES
ovn-cluster     true      ["join"]
[root@node-3 ~]# kubectl get subnet
NAME            PROVIDER   VPC             PROTOCOL   CIDR            PRIVATE   NAT     DEFAULT   GATEWAYTYPE   V4USED   V4AVAILABLE   V6USED   V6AVAILABLE   EXCLUDEIPS
join            ovn        ovn-cluster     IPv4       100.64.0.0/16   false     false   false     distributed   11       65522         0        0             ["100.64.0.1"]

另外还会创建ip资源，所有的网络和安全容器节点都会占用一个join网络的地址。

[root@node-3 ~]# kubectl get ip
NAME                                V4IP          V6IP   MAC                 NODE                 SUBNET
node-node-1                         100.64.0.3           00:00:00:74:BF:BB   node-1               join
node-node-2                         100.64.0.4           00:00:00:66:A6:AE   node-2               join
node-node-25                        100.64.0.2           00:00:00:E3:DF:5A   node-25              join
node-node-3                         100.64.0.5           00:00:00:10:AD:31   node-3               join
node-node-39                        100.64.0.9           00:00:00:4C:22:A5   node-39              join

创建VPC和Subnet

如果不使用默认创建的vpc，可以创建自定义vpc和subnet，两种方式:

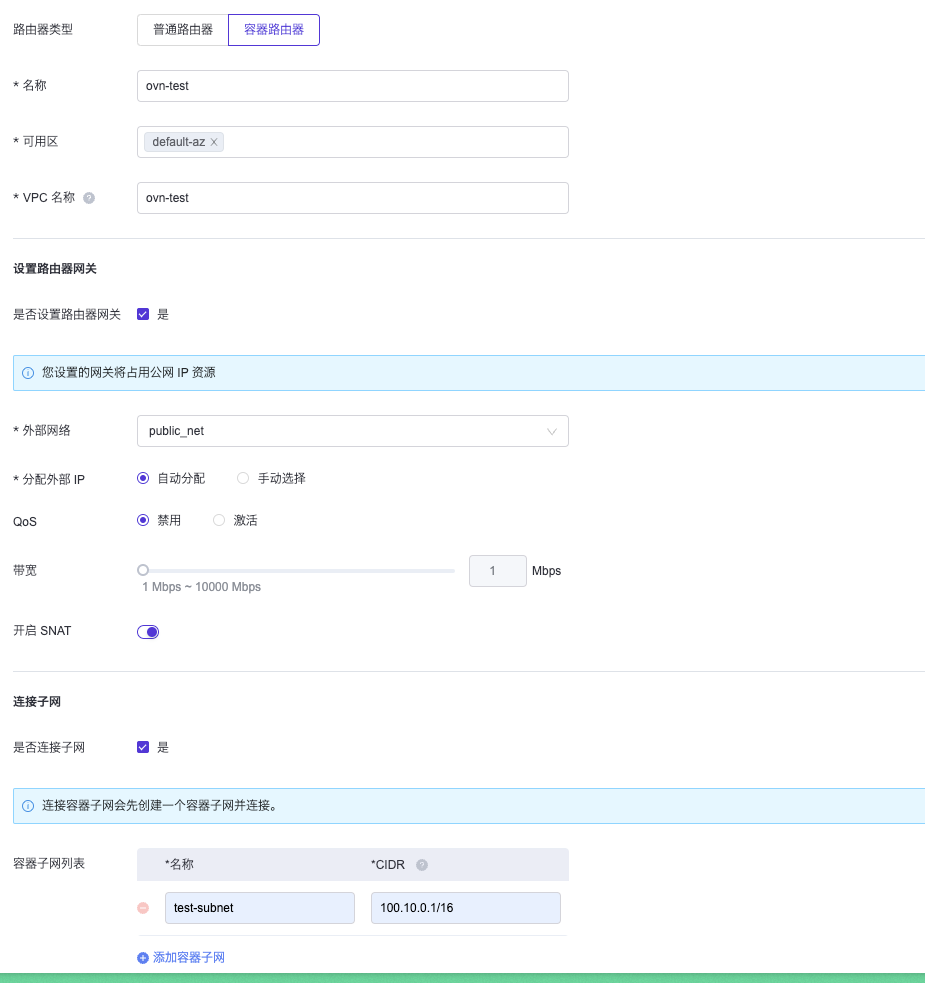

1.通过网络页面创建容器路由器，选择容器路由器，如果不设置网关，vpc下资源不能出外网，选择连接子网，代表是否给vpc绑定subnet。这里也可以选择不连接子网，等容器路由器创建好后，在网络页面创建容器网络并连接到此路由器。

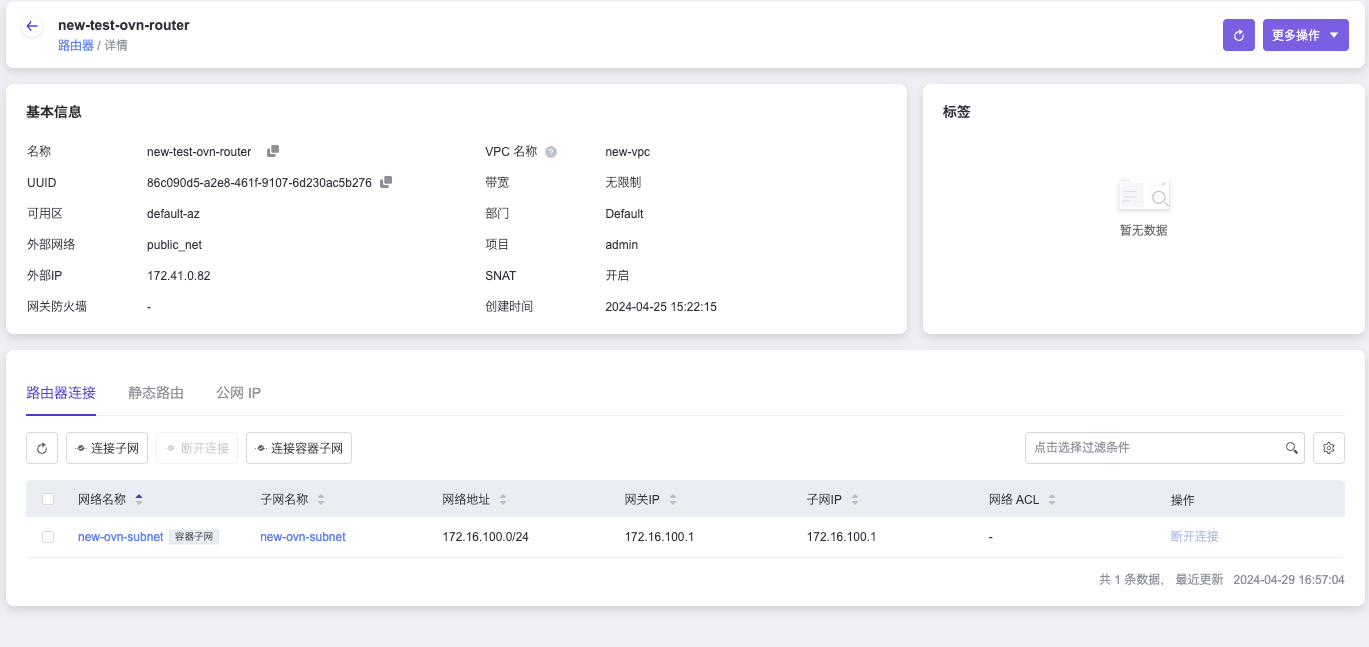

并会在后台创建vpc和subnet资源。

[root@node-9 ~]# kubectl get vpc new-vpc
NAME      STANDBY   SUBNETS              NAMESPACES
new-vpc   true      ["new-ovn-subnet"]
[root@node-9 ~]# kubectl get subnet new-ovn-subnet
NAME             PROVIDER   VPC       PROTOCOL   CIDR              PRIVATE   NAT     DEFAULT   GATEWAYTYPE   V4USED   V4AVAILABLE   V6USED   V6AVAILABLE   EXCLUDEIPS
new-ovn-subnet   ovn        new-vpc   IPv4       172.16.100.0/24   false     false   false     distributed   2        251           0        0             ["172.16.100.1"]

2.yaml创建
先创建vpc:

externalGatewayIp: 外部网关地址，选填,该ip为vpc下pod 访问外网默认 snat ip, 允许pod访问外网有两种方式：vpc yaml中定义该字段或者网络页面设置路由网关开启snat。
externalNetworkID: 外部网络ID,如果vpc需要访问外部网络并要使用EIP和SNAT功能，此值为必填，如果不需要上述功能，此值不要设置。
externalNetworkName：外部网络名字，选填。
neutronRouter: proton router id，必填。
gatewayNode：选填, kube-ovn pod访问节点的出入口节点，默认为网络节点。

namespaces: 选填，指定哪些namespace可以使用此vpc，不可与其他vpc下的namespace重叠。

apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
  name: ovn-cluster
spec:
  externalGatewayIp: 172.110.0.207
  externalNetworkID: c9a831a0-6298-44c6-a664-2f362e60e419
  externalNetworkName: public_net
  neutronRouter: c58a843a-b007-4fcf-949f-02836b71b7f3
  gatewayNode：node-1,node-2,node-3
  namespaces:
  - test1
  - test2

一般就设置neutronRouter和externalNetworkID即可。

apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
  name: ovn-cluster
spec:
  externalNetworkID: c9a831a0-6298-44c6-a664-2f362e60e419
  neutronRouter: c58a843a-b007-4fcf-949f-02836b71b7f3 //proton router id，必填

创建subnet：

cidrBlock：subnet cidr，必填。
default: true/false, 默认为false，vpc下哪个subnet为默认subnet，要避免一个vpc下多个subnet设置为true。如果一个vpc下多个subnet设置为true，其中一个subnet会被认为是默认subnet，不保证时间顺序，选填。
excludeIps：不能被分配的地址，默认为网关地址，选填。
gateway：网关地址，默认为子网的第一个地址，选填。
namespaces：能使用此subnet的namespace，必须是关联vpc的namespaces子集，选填。
private: 默认为false，如果设置成true，则该子网将和其他子网以及外部网络隔离，只能进行子网内部的通信。如需开白名单，可以通过 allowSubnets 进行设置。allowSubnets 内的网段和该子网可以双向互访，选填。
allowSubnets: private设置为true后，允许访问的网段，单独设置无意义，选填。
projectIDs: 配置该subnet只能被哪些projects使用，如果不配置表示该subnet为share subnet 所用用户可用，目前页面上创建的容器网络不带有project id，后期可能会加上此选项，选填。

vpc：属于哪个vpc，必填。

apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: custom-subnet
spec:
  cidrBlock: 192.168.233.0/24
  default: false
  excludeIps:
  - 192.168.233.1
  gateway: 192.168.233.1
  namespaces:
  - net2
  - test
  private: false
  allowSubnets:
  - 100.64.0.1/16
  projectIDs:
  - 3a4a2f23238d4851a64f79b4411bbee3
  vpc: custom-vpc

创建namespace

namespace会和subnet绑定，如果namespace没有绑定subnet，需要pod手动指定subnet。
namespace绑定subnet有多种情况：
1.假设subnet里namespaces指定了需要绑定subnet的ns，则此namespace会绑定此subnet，即使namespace手动指定了subnet也会被覆盖。
2.如果subnet没指定此ns，则会再去vpc的namespaces里找，如果找到了此ns，则会绑定此vpc的默认subnet，如果此vpc没有默认subnet，则会使用全局默认subnet，如果没有全局默认subnet，则此ns不绑定subnet。
3.如果没有vpc指定绑定此namespace，则会使用全局默认vpc（ovn-cluster）的默认subnet，如果此vpc没有默认subnet，则会使用全局默认subnet，如果没有全局默认subnet，则此ns不绑定subnet。
4.假设上述情况都不满足，则可以手动指定ns需要绑定的subnet，给ns添加注解ovn.kubernetes.io/logical_switch：

apiVersion: v1
kind: Namespace
metadata:
  annotations:
    ovn.kubernetes.io/logical_switch: yyx-yyx
  labels:
    managed.es.io/resource: namespace
    name: test123
  name: test123

namespace绑定subnet的优先级如下:

subnet指定ns > vpc指定ns > 全局默认subnet > ns手动指定subnet

创建负载

1.负载不手动指定subnet的情况下，会使用ns绑定的subnet。
2.负载手动指定subnet，在spec.template.metadata.annotations加上subnet的注解。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test
  namespace: demo
spec:
  replicas: 1
  selector:
    matchLabels:
      workload.es.io: deployment.demo-2
    type: RollingUpdate
  template:
    metadata:
      annotations:
        ovn.kubernetes.io/logical_switch: ovn-ljj
      labels:
        workload.es.io: deployment.demo-2
    spec:
      containers:
        - image: 'hub.easystack.io/arm64v8/escloud-linux-source-busybox:latest'
          imagePullPolicy: IfNotPresent
          name: container1

3.使用eip或snat
使用eip或snat，使用的subnet关联的vpc必须开启了外部网关。
使用eip，deployment，statefulset或daemonset的副本数必须为1。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test
  namespace: demo
spec:
  replicas: 1
  selector:
    matchLabels:
      workload.es.io: deployment.demo-2
    type: RollingUpdate
  template:
    metadata:
      annotations:
        ovn.kubernetes.io/logical_switch: ovn-ljj
        ovn.kubernetes.io/eip: 172.35.0.20
      labels:
        workload.es.io: deployment.demo-2
    spec:
      containers:
        - image: 'hub.easystack.io/arm64v8/escloud-linux-source-busybox:latest'
          imagePullPolicy: IfNotPresent
          name: container1

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test
  namespace: demo
spec:
  replicas: 1
  selector:
    matchLabels:
      workload.es.io: deployment.demo-2
    type: RollingUpdate
  template:
    metadata:
      annotations:
        ovn.kubernetes.io/logical_switch: ovn-ljj
        ovn.kubernetes.io/snat: 172.35.0.18
      labels:
        workload.es.io: deployment.demo-2
    spec:
      containers:
        - image: 'hub.easystack.io/arm64v8/escloud-linux-source-busybox:latest'
          imagePullPolicy: IfNotPresent
          name: container1
