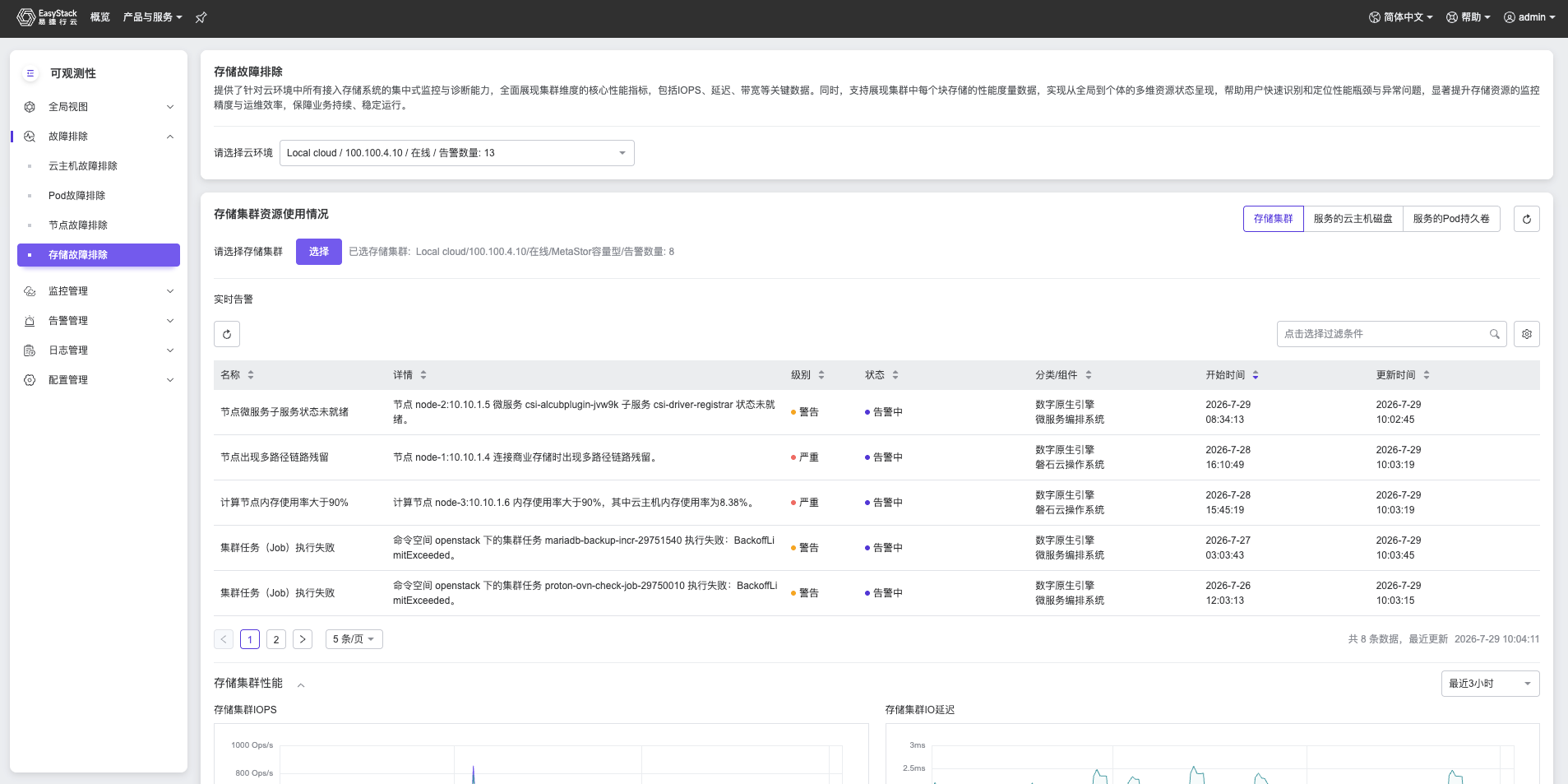

本章节主要介绍在存储故障排除页面中，针对云环境所有接入的存储系统监控告警信息的概括说明，全面展现包括 IOPS、延迟、带宽等集群维度的核心性能指标。同时，支持展现集群中每个块存储的性能度量数据，实现从全局到个体的多维资源状态呈现，帮助用户快速识别和定位性能瓶颈与异常问题。其中，在云平台的顶部导航栏中，依次选择[产品与服务]-[可观测性]-[故障排除]，然后在左导航栏中，选择[存储故障排除]，即可访问“存储故障排除”页面。
存储故障排除页面每5分钟会自动进行一次监控数据更新，如果您需要查看实时数据，可以点击存储集群资源使用情况面板的右上角刷新按钮。

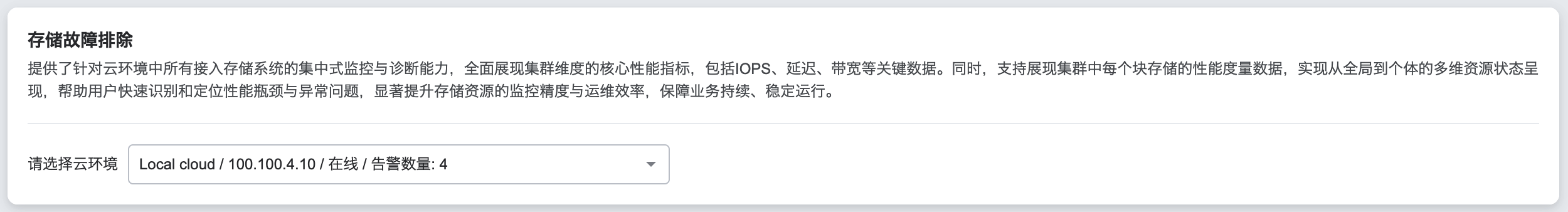

选择云环境

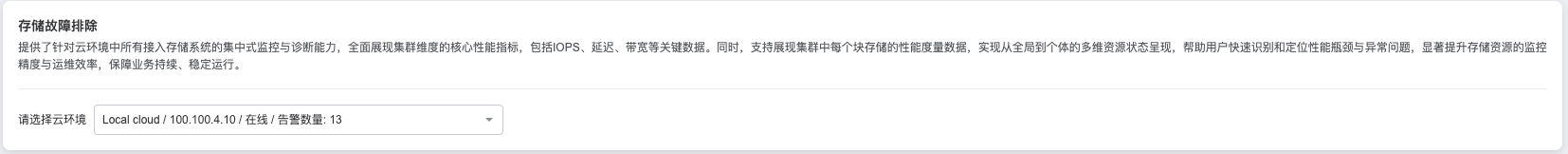

请选择云环境 通过下拉框选择对应云环境选项，可查看不同云环境下的存储信息。
选择存储集群

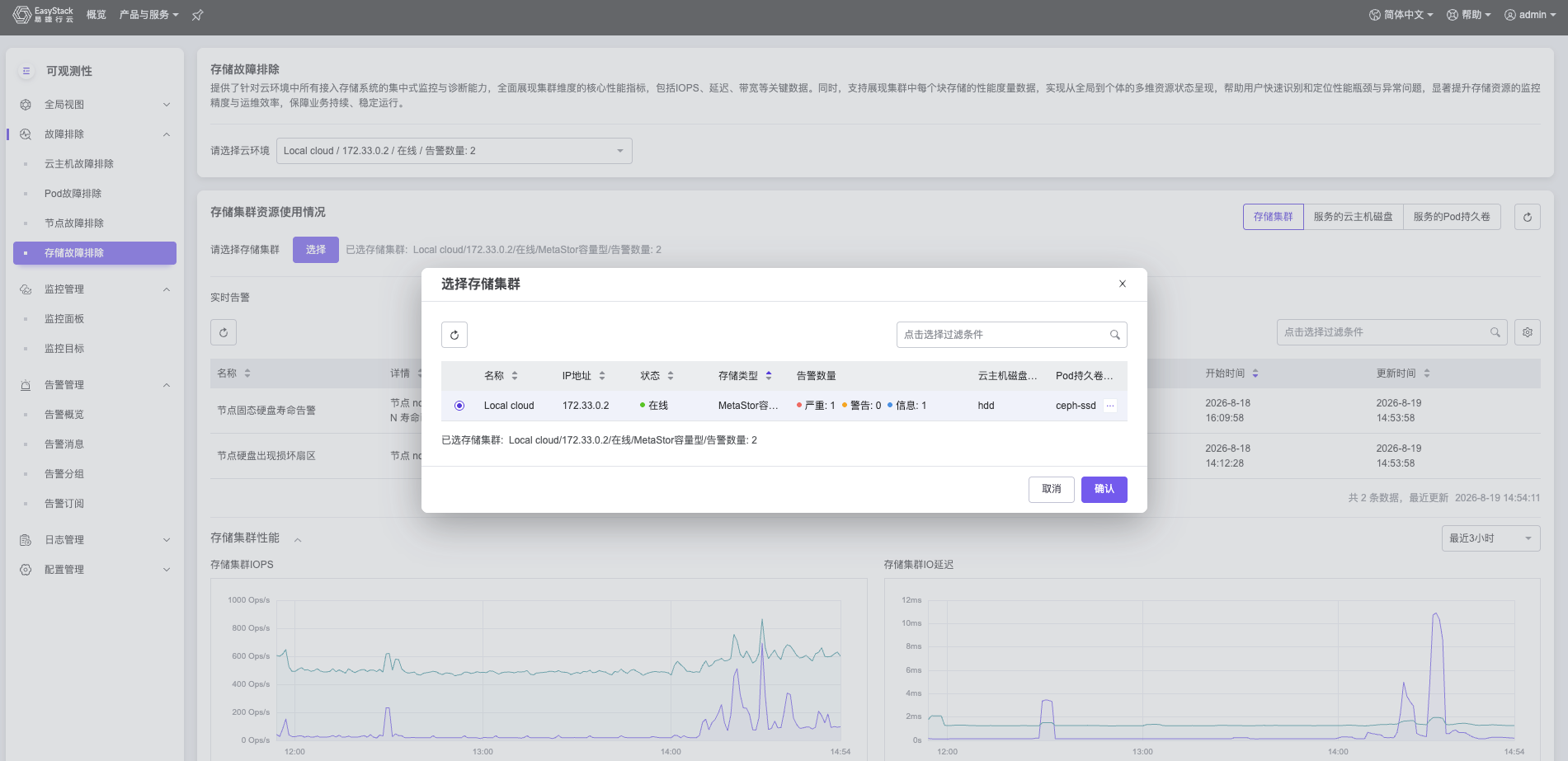

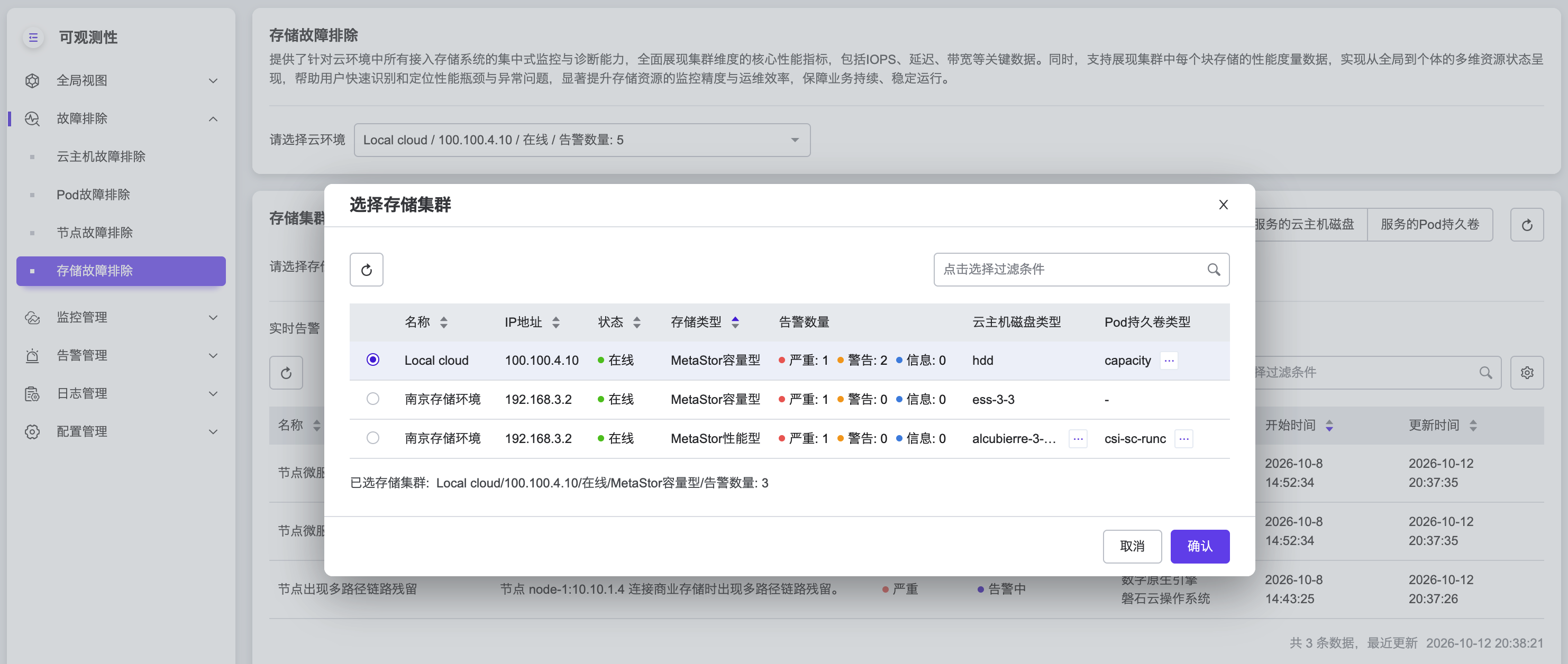

选择云环境后，在存储集群资源使用情况区域顶部，点击 选择 按钮，可查看和选择当前云环境下的存储集群。选择存储集群弹窗展示各集群的名称、IP地址、状态、存储类型、告警数量、云主机磁盘类型和Pod持久卷类型。
存储集群资源使用情况
存储集群资源使用情况展示所选存储集群的实时告警与性能情况，以及其服务的云主机磁盘和 Pod 持久卷的资源性能 Top 数据和详细数据。在该区域右上方，可点击存储集群、服务的云主机磁盘、服务的Pod持久卷页签切换查看。
存储集群
存储集群包含所选集群的实时告警和存储集群性能情况，帮助用户快速了解集群健康状态、定位性能瓶颈，实现集群维度的集中监控与诊断。

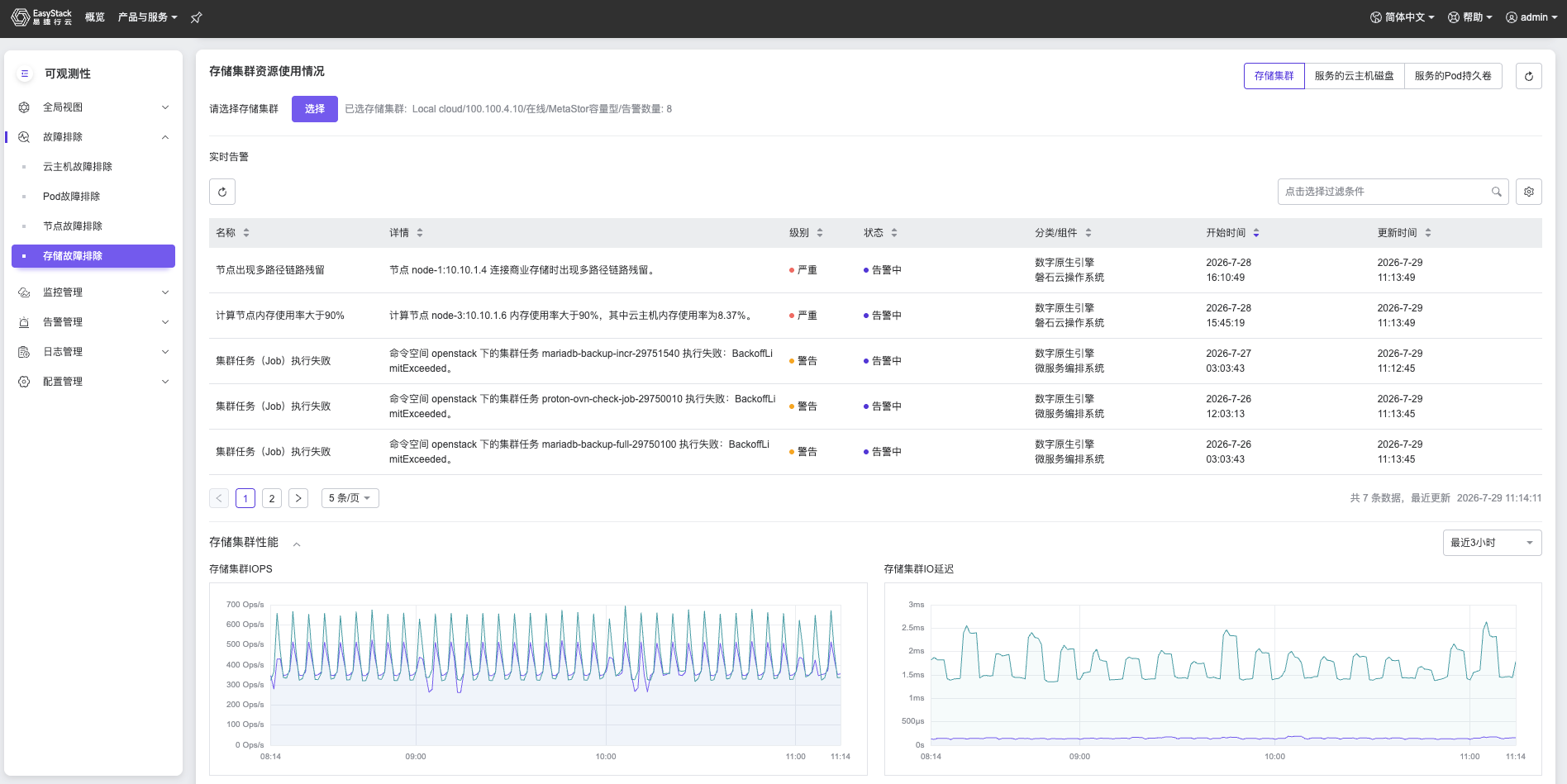

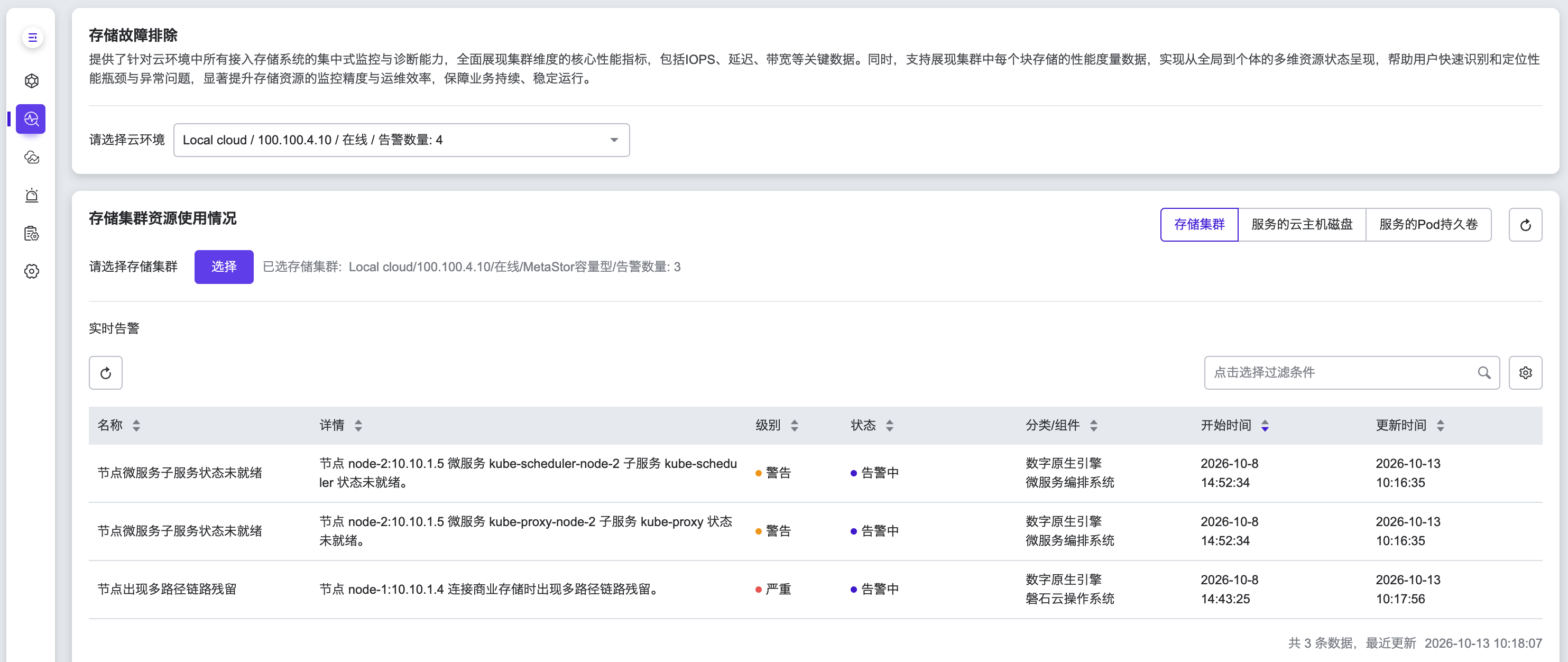

实时告警
展示所选存储集群的实时告警基本信息，包括告警名称、详情、级别、状态、分类/组件、开始时间和更新时间。
存储集群故障排除页面仅展示分类为数字原生引擎和云产品的实时告警。

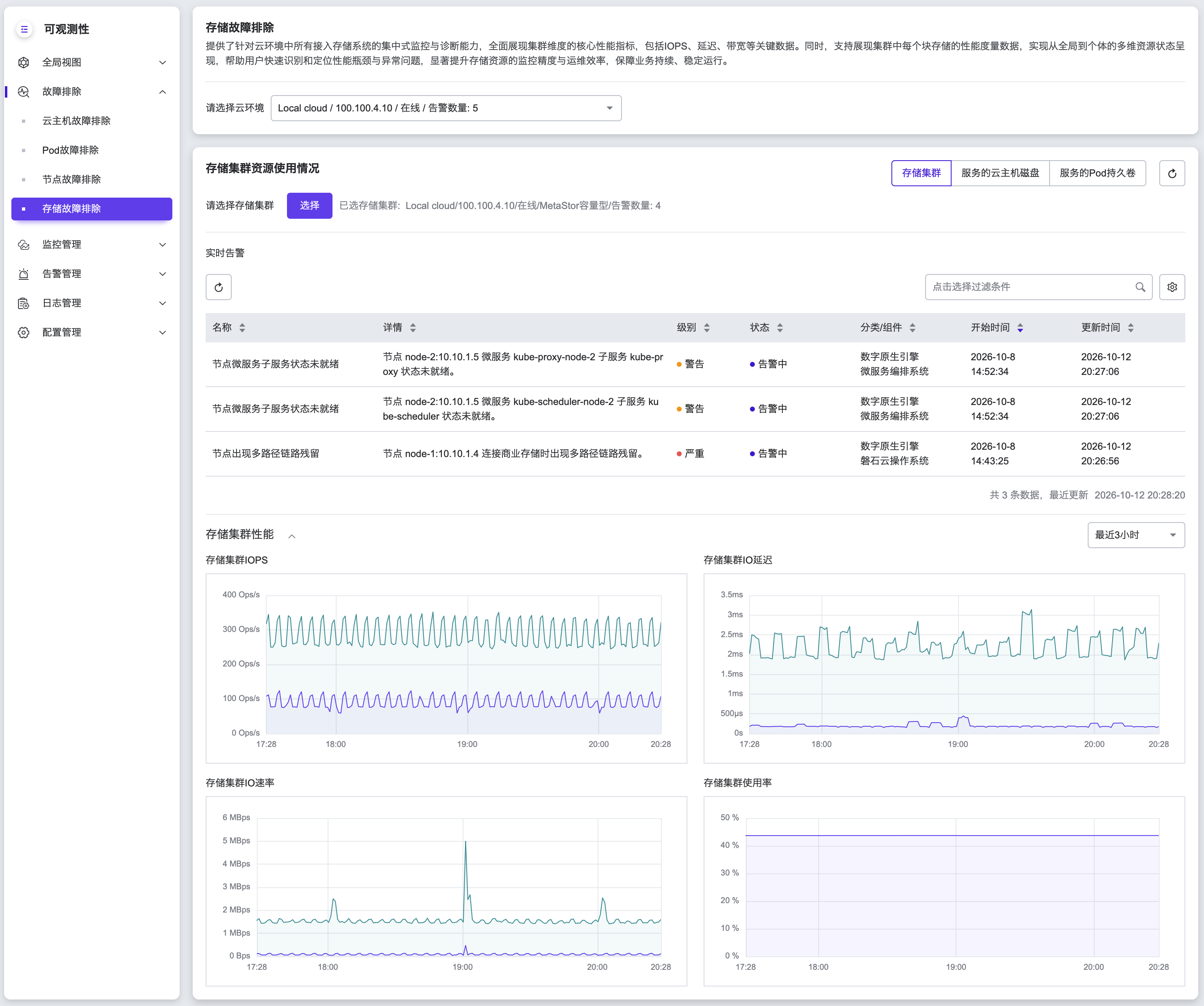

存储集群性能
展示所选存储集群的性能折线图，涵盖 IOPS、延迟、带宽、使用率等集群维度的核心性能指标。支持调整时间范围，默认展示最近3小时的历史数据。不同存储类型展示的图表有所差异：

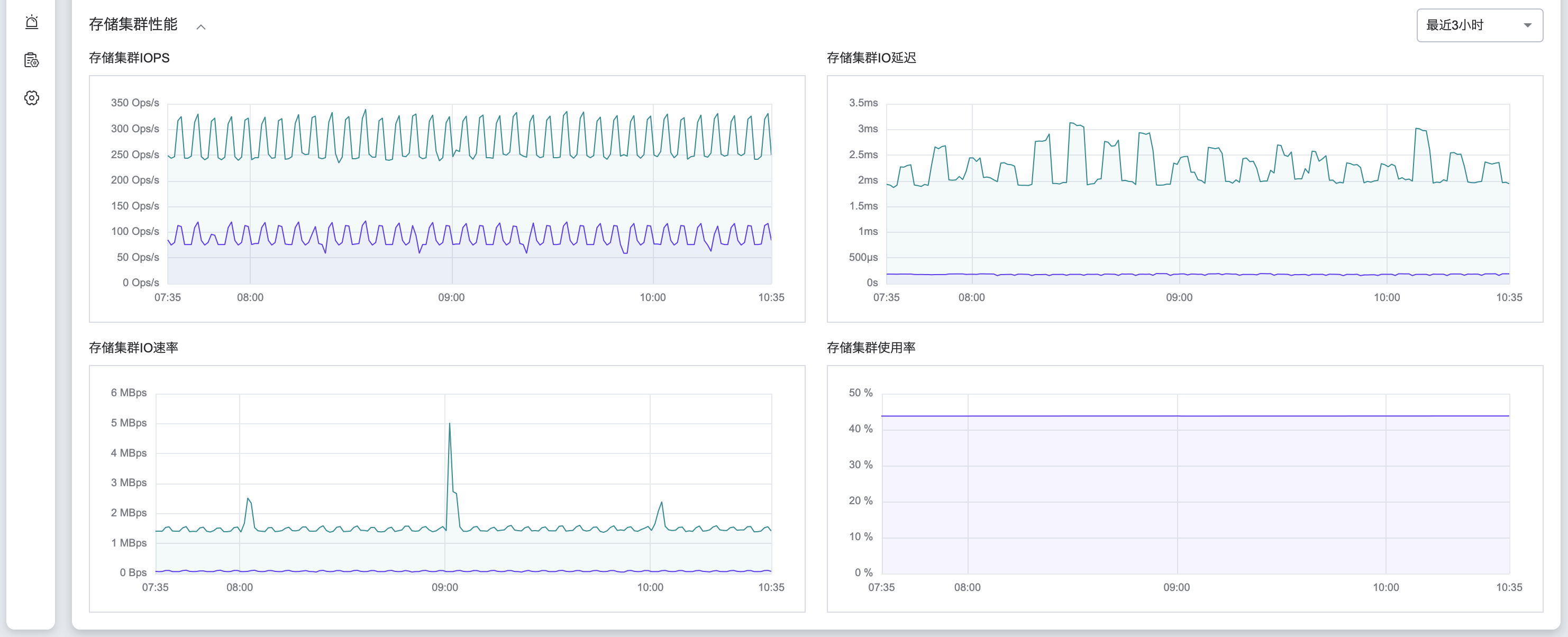

- MetaStor容量型：包括集群 IOPS、IO 延迟、IO 速率和使用率。

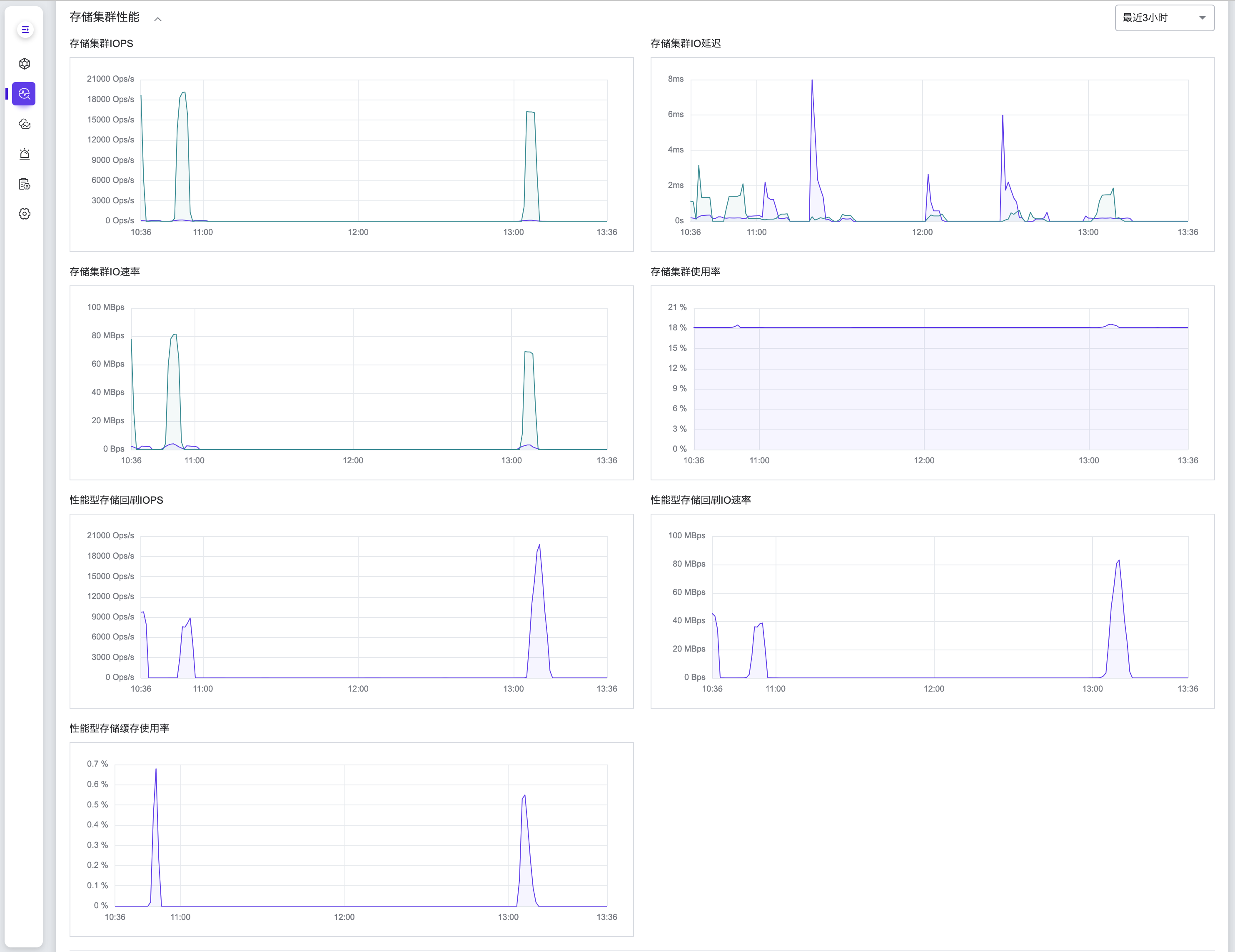

- MetaStor性能型：除集群性能外，还包含性能型存储节点和存储后端的性能数据。
- 存储集群性能：在容量型指标基础上，额外展示性能型存储的回刷 IOPS、回刷 IO 速率和缓存使用率。

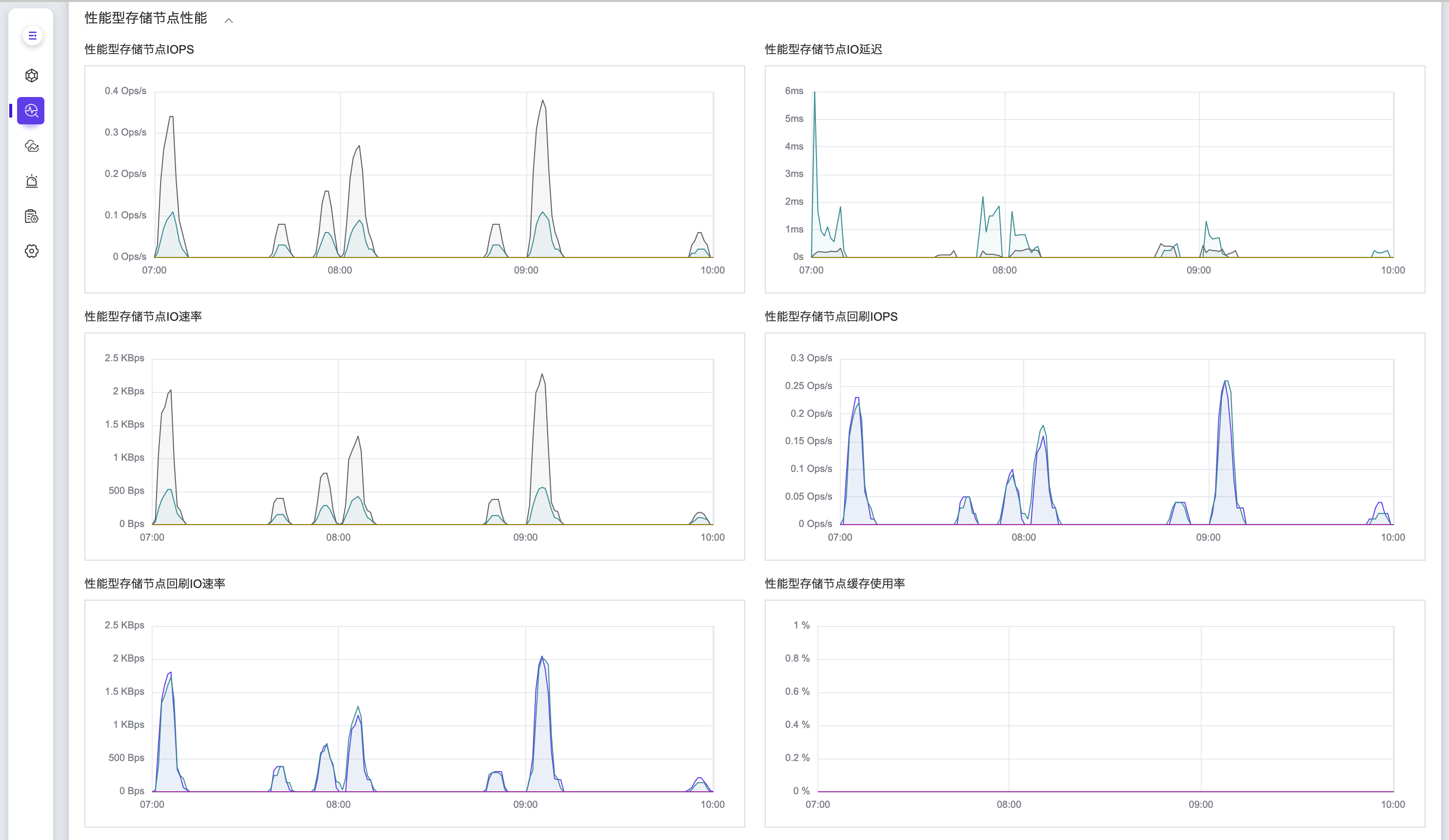

- 性能型存储节点性能：包括性能型存储节点的 IOPS、IO 延迟、IO 速率、回刷 IOPS、回刷 IO 速率和缓存使用率。

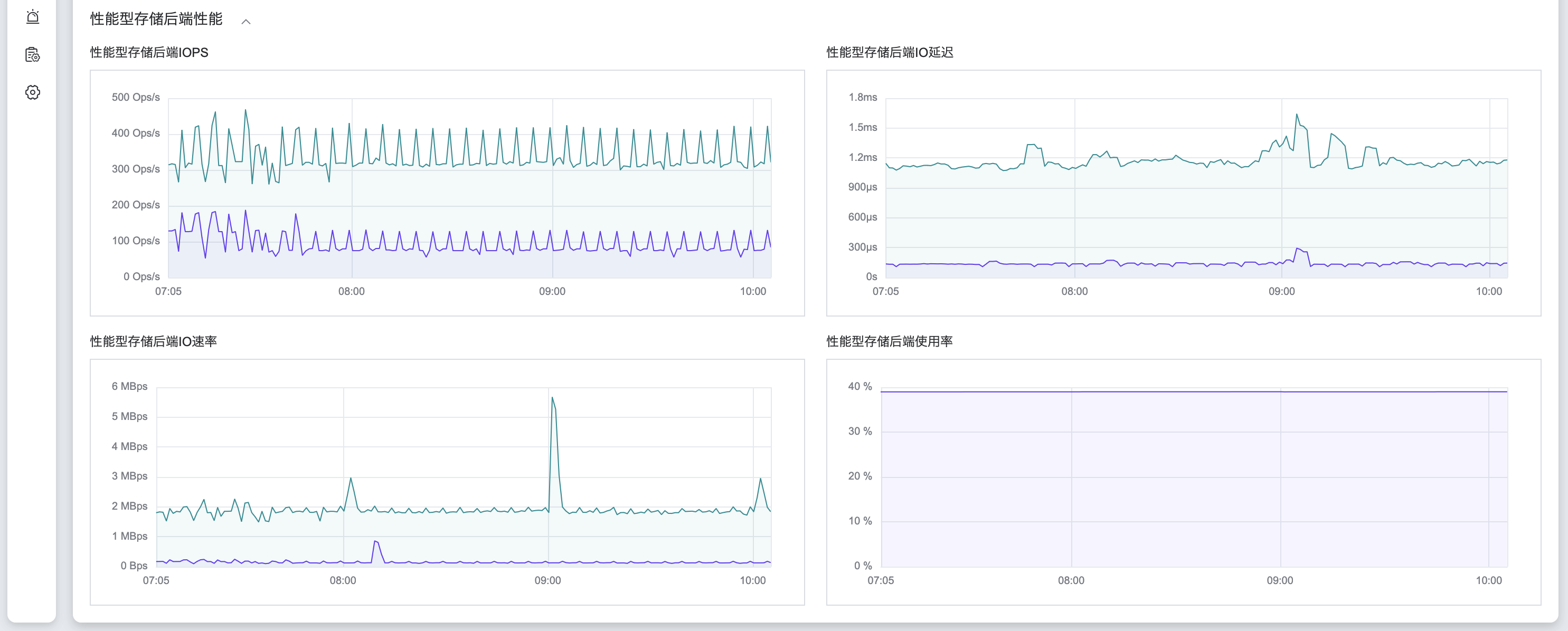

- 性能型存储后端性能：包括性能型存储后端的 IOPS、IO 延迟、IO 速率和使用率。
- 存储集群性能：在容量型指标基础上，额外展示性能型存储的回刷 IOPS、回刷 IO 速率和缓存使用率。
服务的云主机磁盘
服务的云主机磁盘展示所选集群服务的每块云主机磁盘的性能度量数据，包括资源使用 TopN 和磁盘详细数据，帮助用户了解资源使用头部情况，并可选择具体磁盘查看其性能详情。

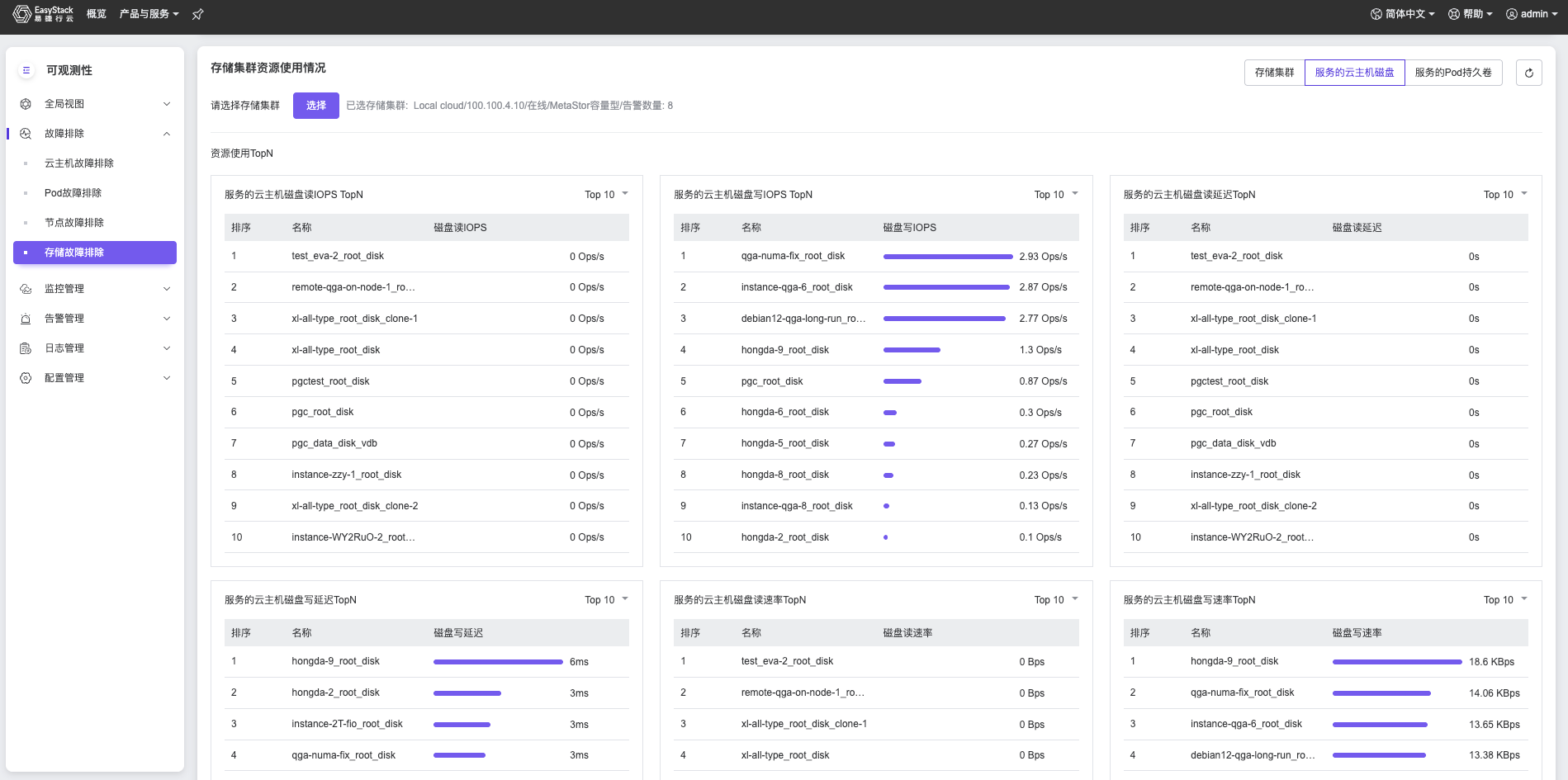

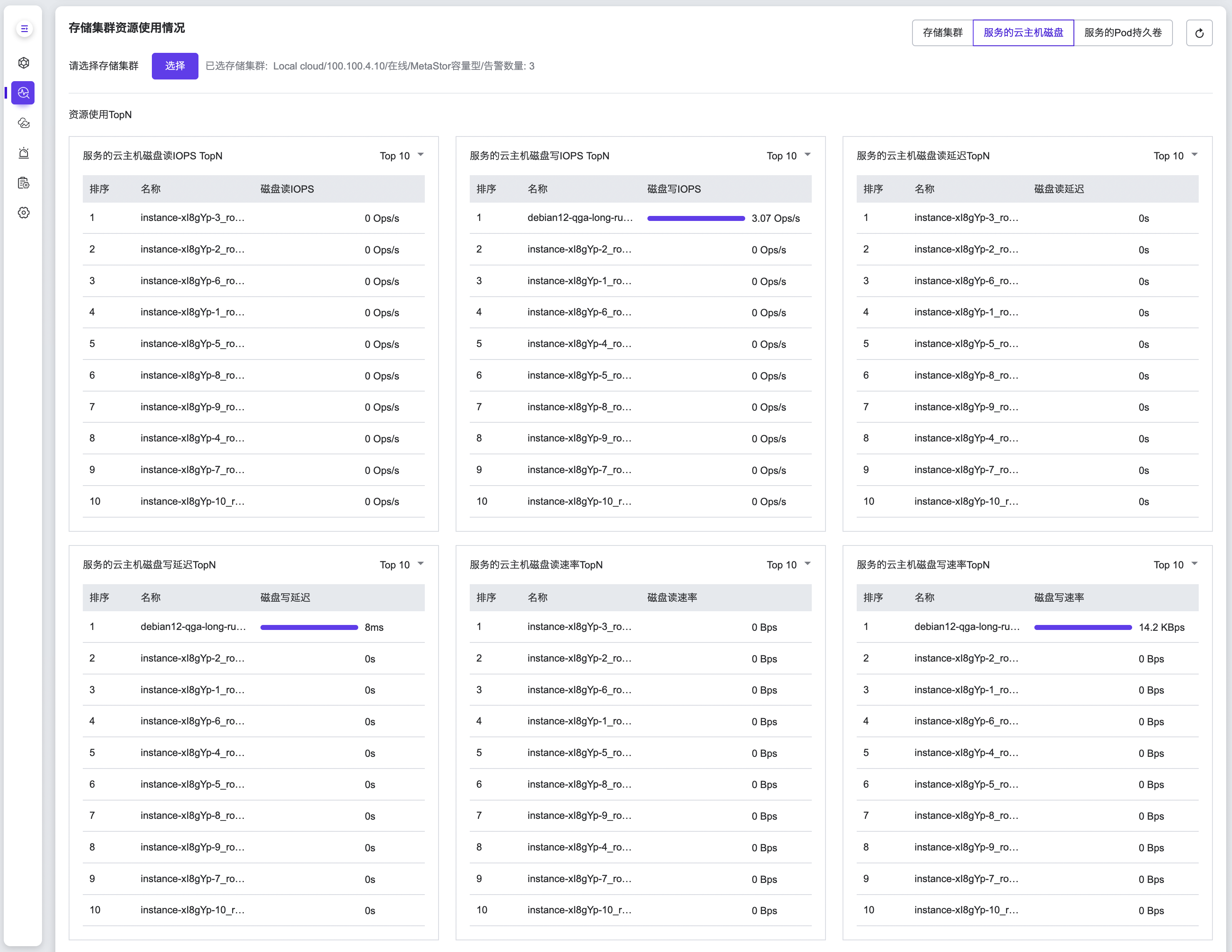

资源使用TopN
展示所选集群中云主机磁盘各维度的排名情况，包括读 IOPS、写 IOPS、读延迟、写延迟、读速率、写速率六个维度。各 Top 图表右上角的下拉框支持切换排名数量。
云主机磁盘
支持查看和选择所选集群中的云主机磁盘，并展示具体磁盘的性能详情，帮助用户掌握每块磁盘的运行状态。

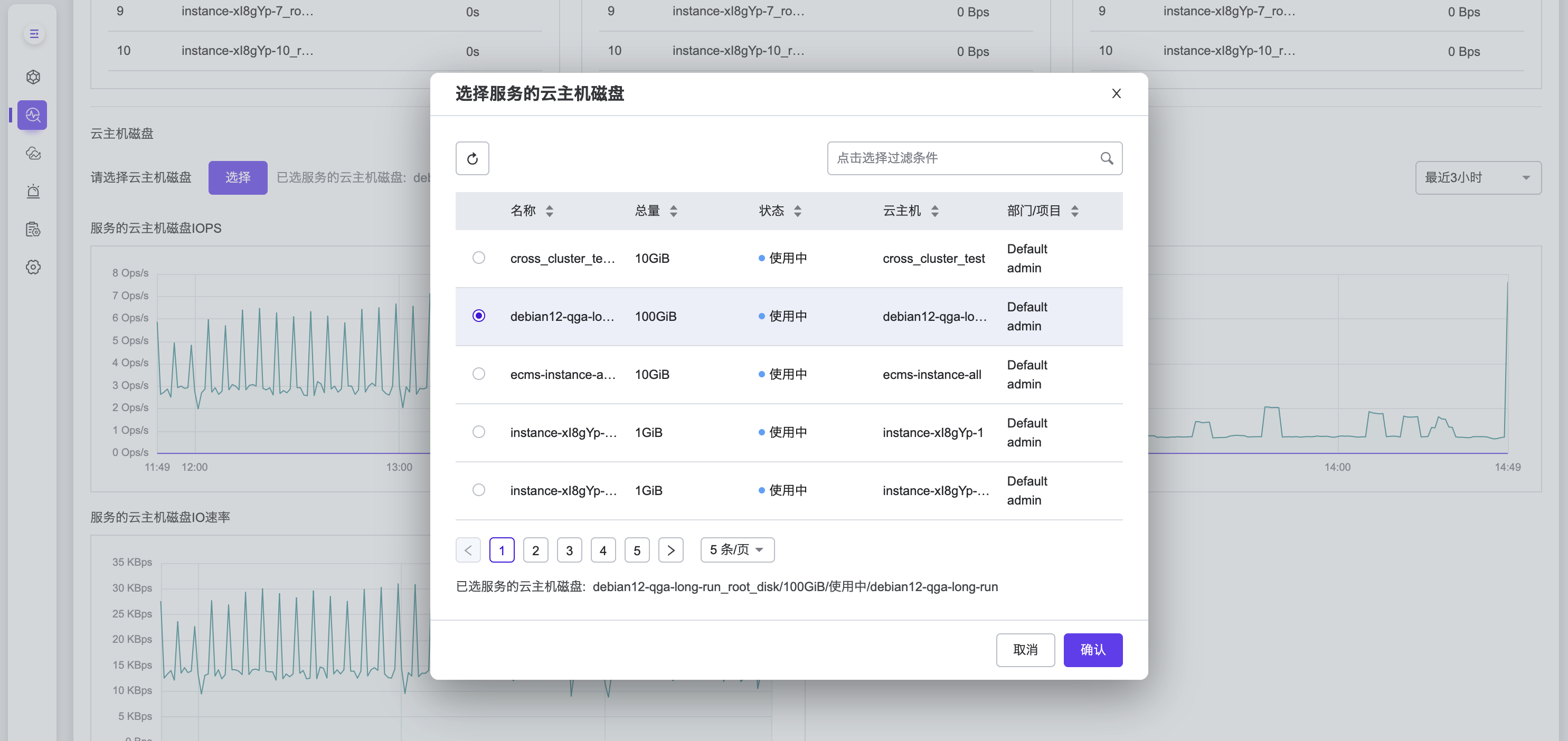

选择云主机磁盘
在该区域顶部，点击选择按钮，可查看并选择当前集群中云主机磁盘。弹窗列表展示集群中所有磁盘的名称、总量、状态、所属云主机和部门/项目信息，便于用户快速定位目标磁盘。

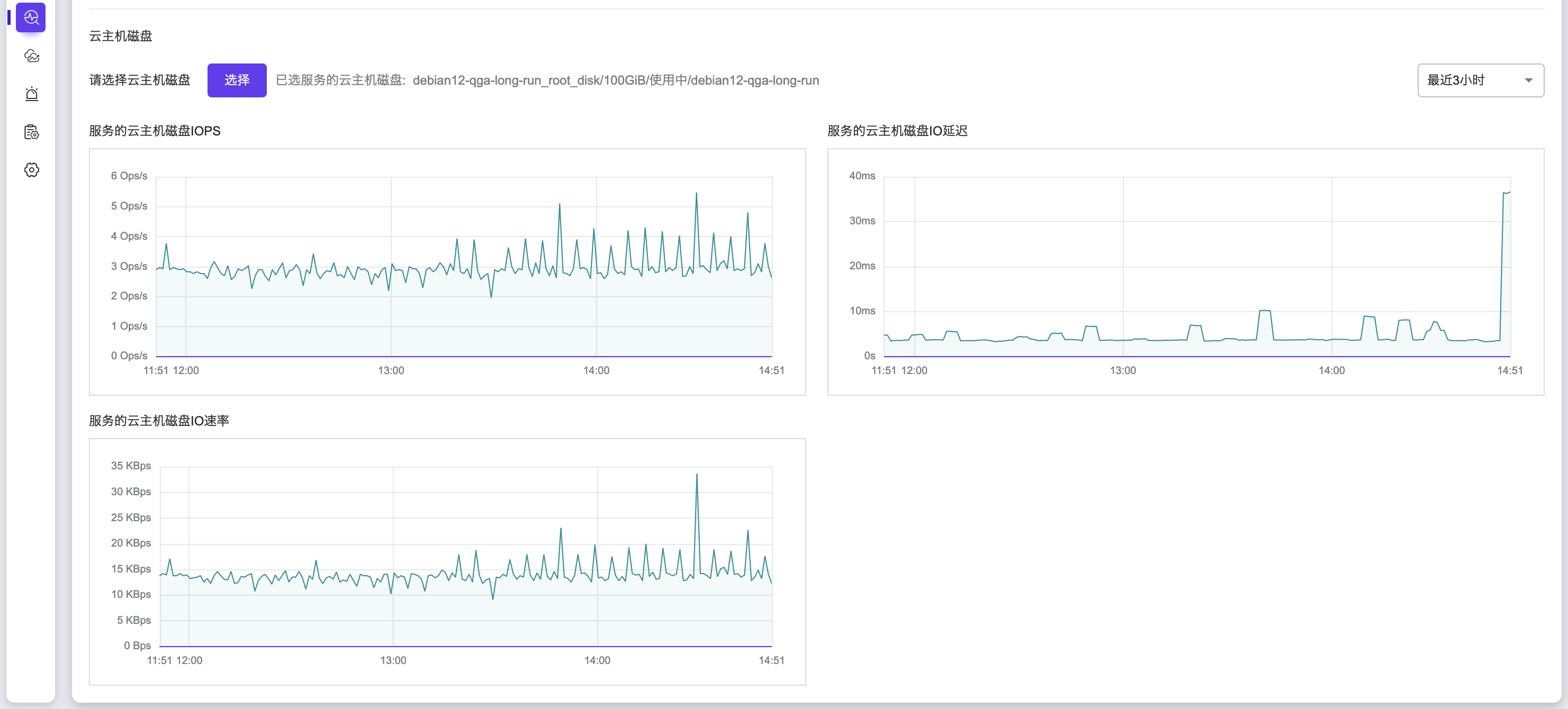

性能详情
展示所选云主机磁盘的性能折线图，包括磁盘IOPS、IO延迟和IO速率，直观反映磁盘的读写性能与响应情况。支持调整时间范围，默认展示最近3小时的历史数据。

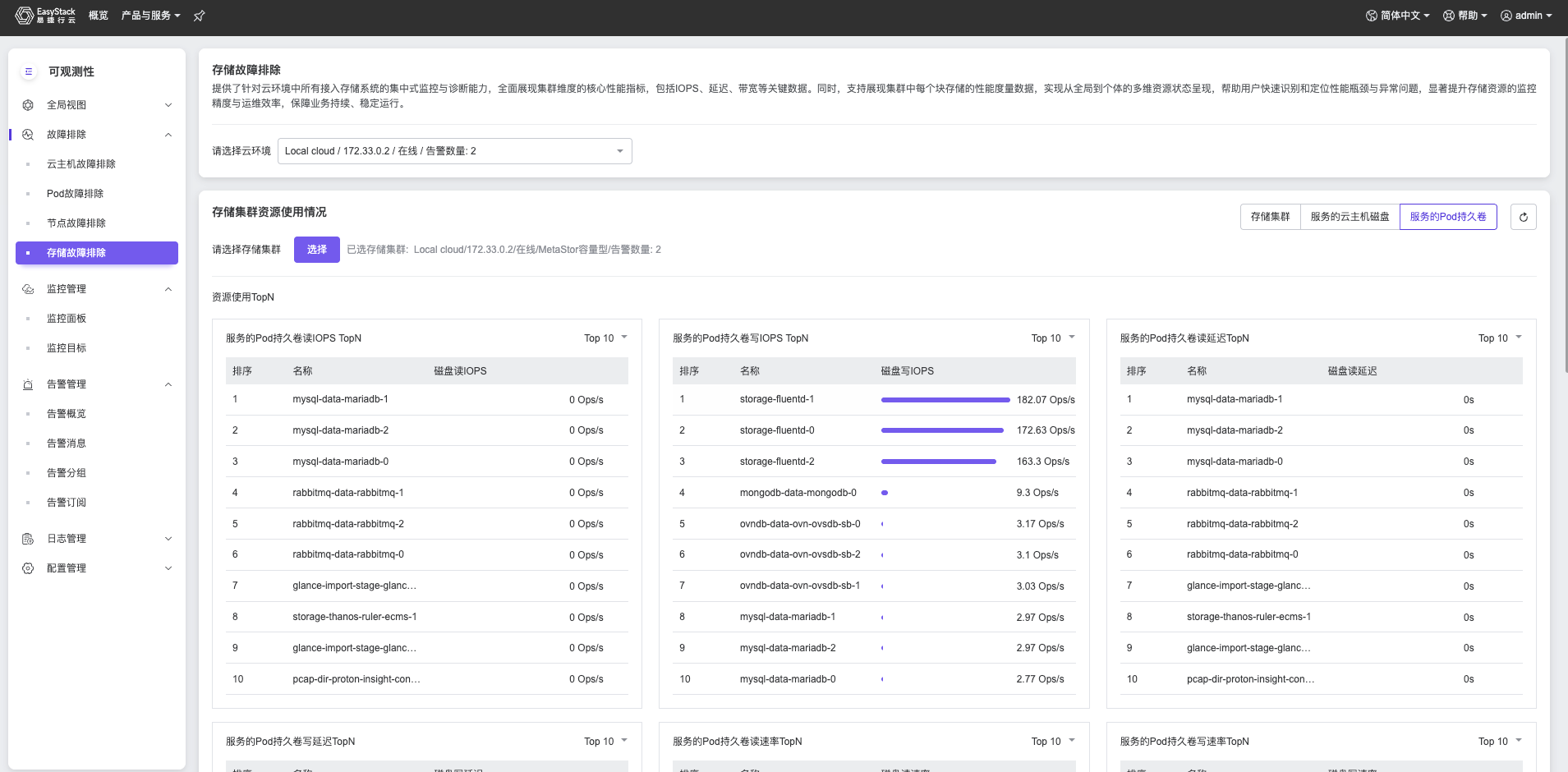

服务的Pod持久卷
服务的Pod持久卷展示所选集群服务的每块Pod持久卷的性能度量数据，包括资源使用 TopN 和持久卷详细数据，帮助用户了解资源使用头部情况，并可选择具体持久卷查看其性能详情。

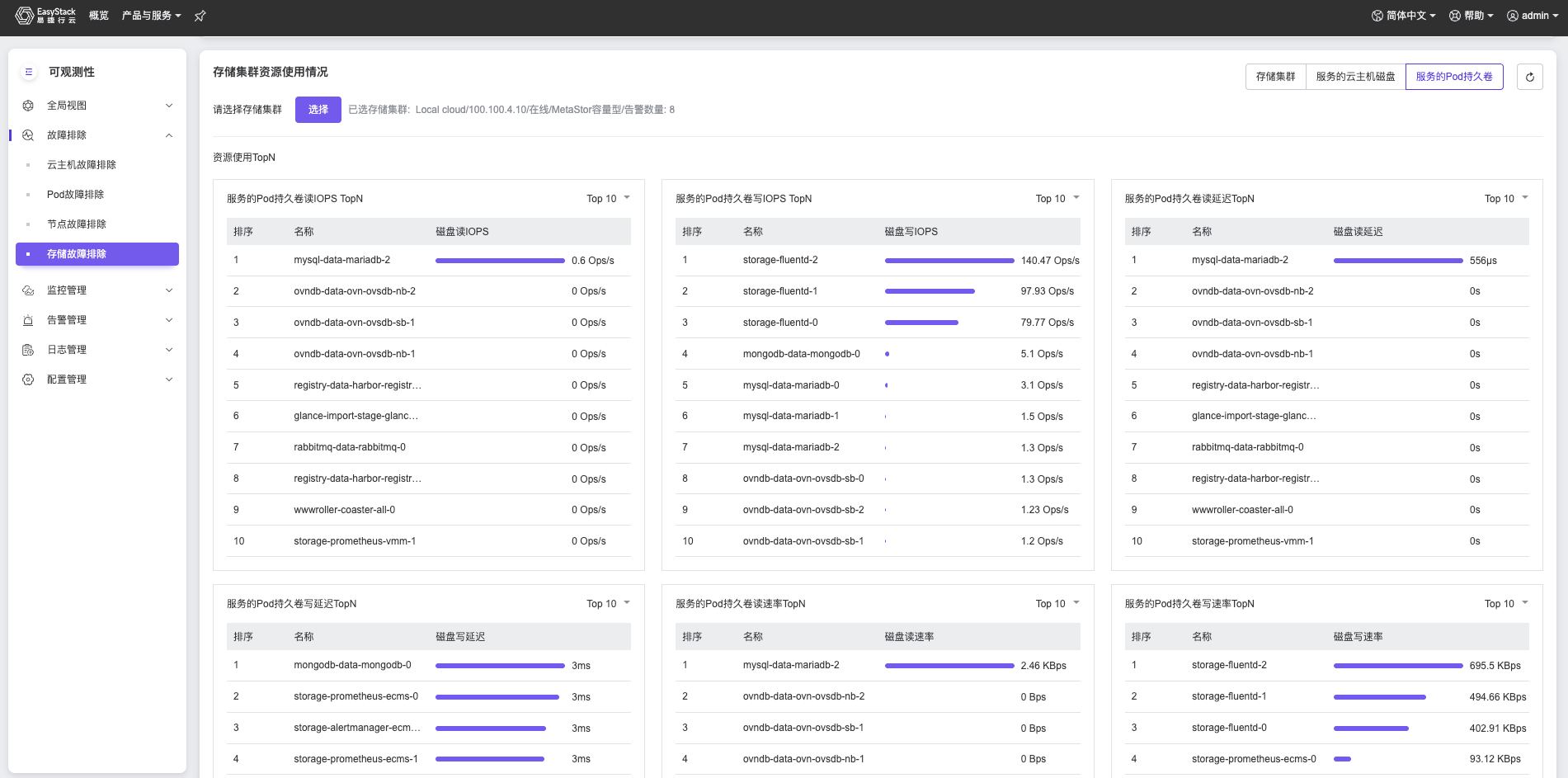

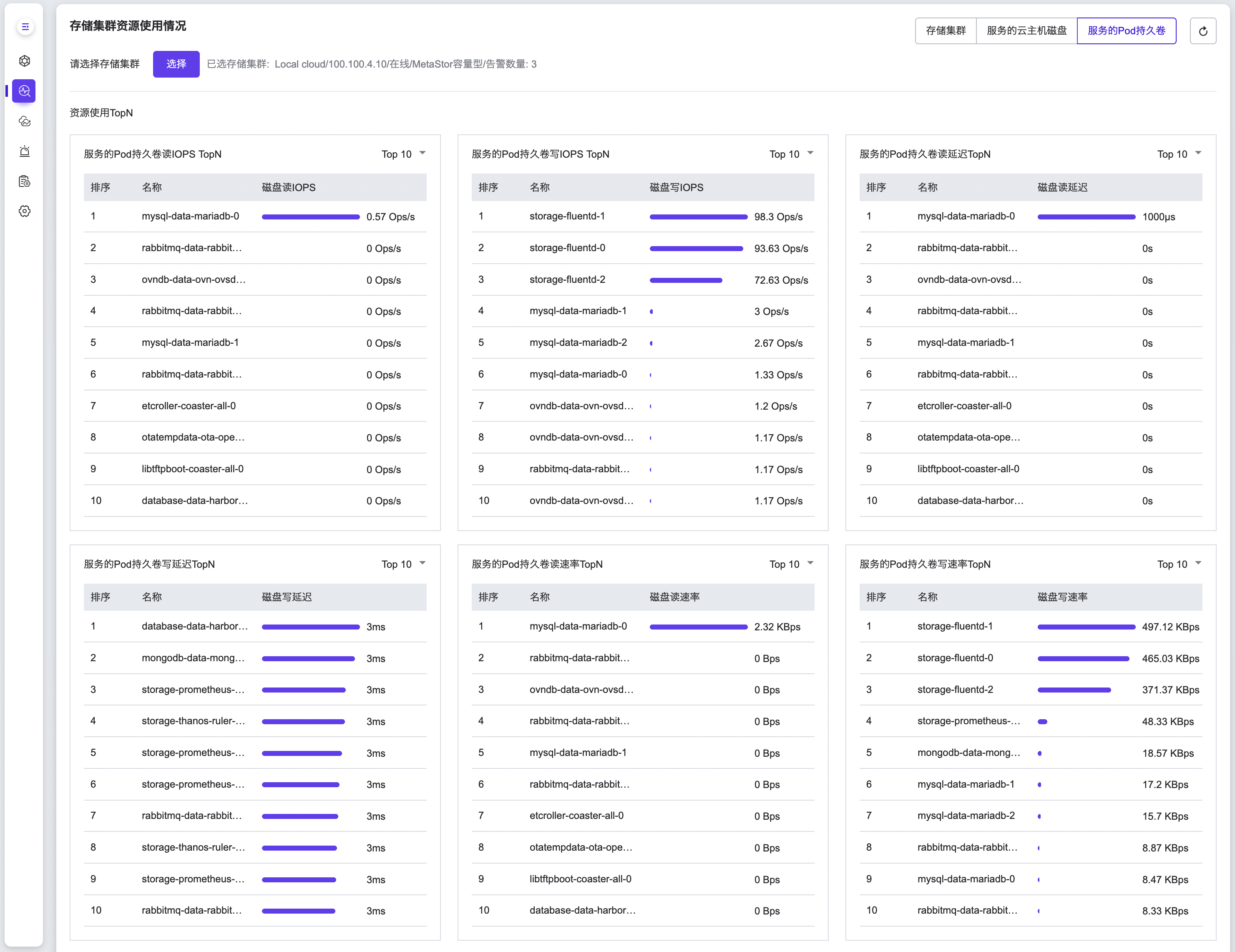

资源使用TopN
展示所选集群中Pod持久卷各维度的排名情况，包括读 IOPS、写 IOPS、读延迟、写延迟、读速率、写速率六个维度。各 Top 图表右上角的下拉框支持切换排名数量。
Pod持久卷
支持查看和选择所选集群中的Pod持久卷，并展示具体持久卷的性能详情，帮助用户掌握每块持久卷的运行状态。

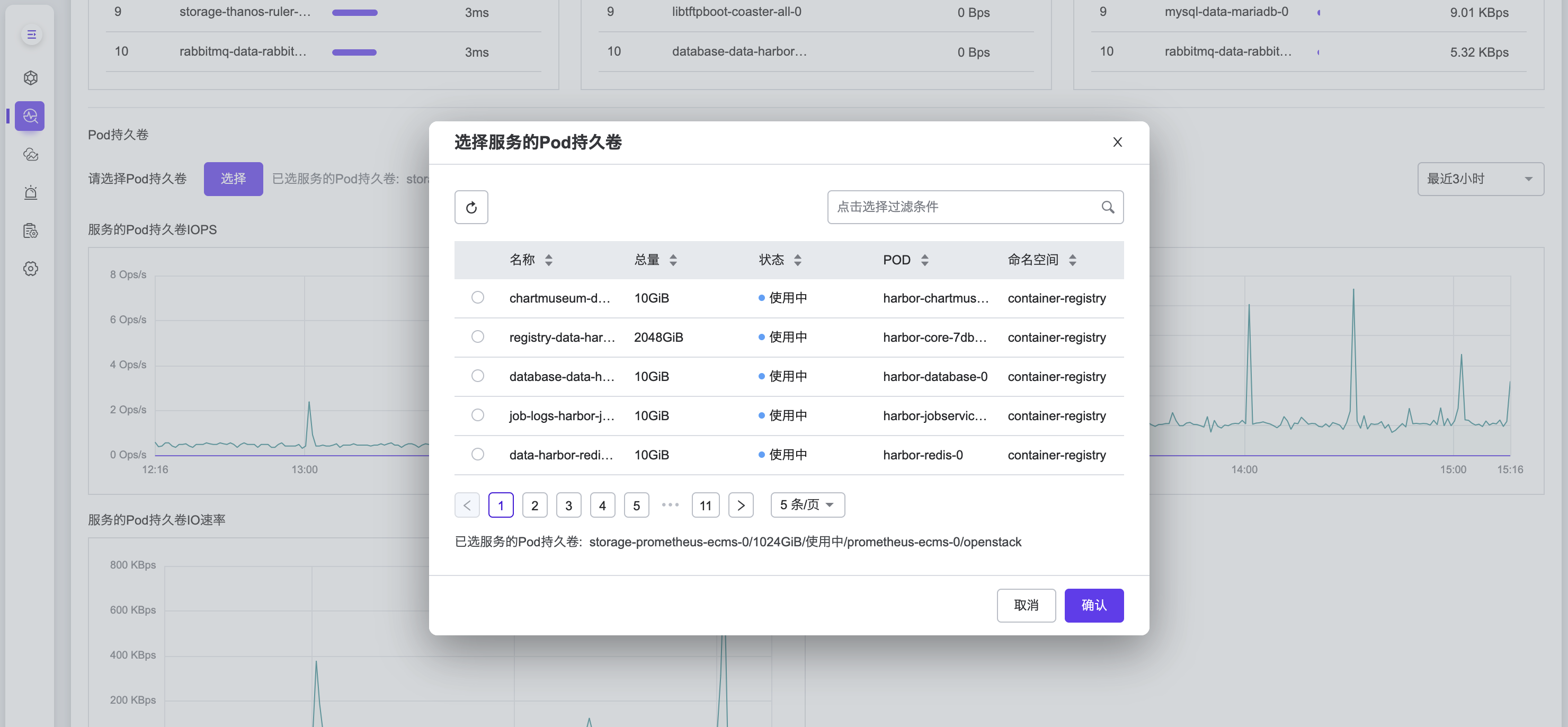

选择Pod持久卷
在该区域顶部，点击选择按钮，可查看并选择当前集群中Pod持久卷。弹窗列表展示集群中所有持久卷的名称、总量、状态、所属POD和命名空间信息，便于用户快速定位目标持久卷。
性能详情

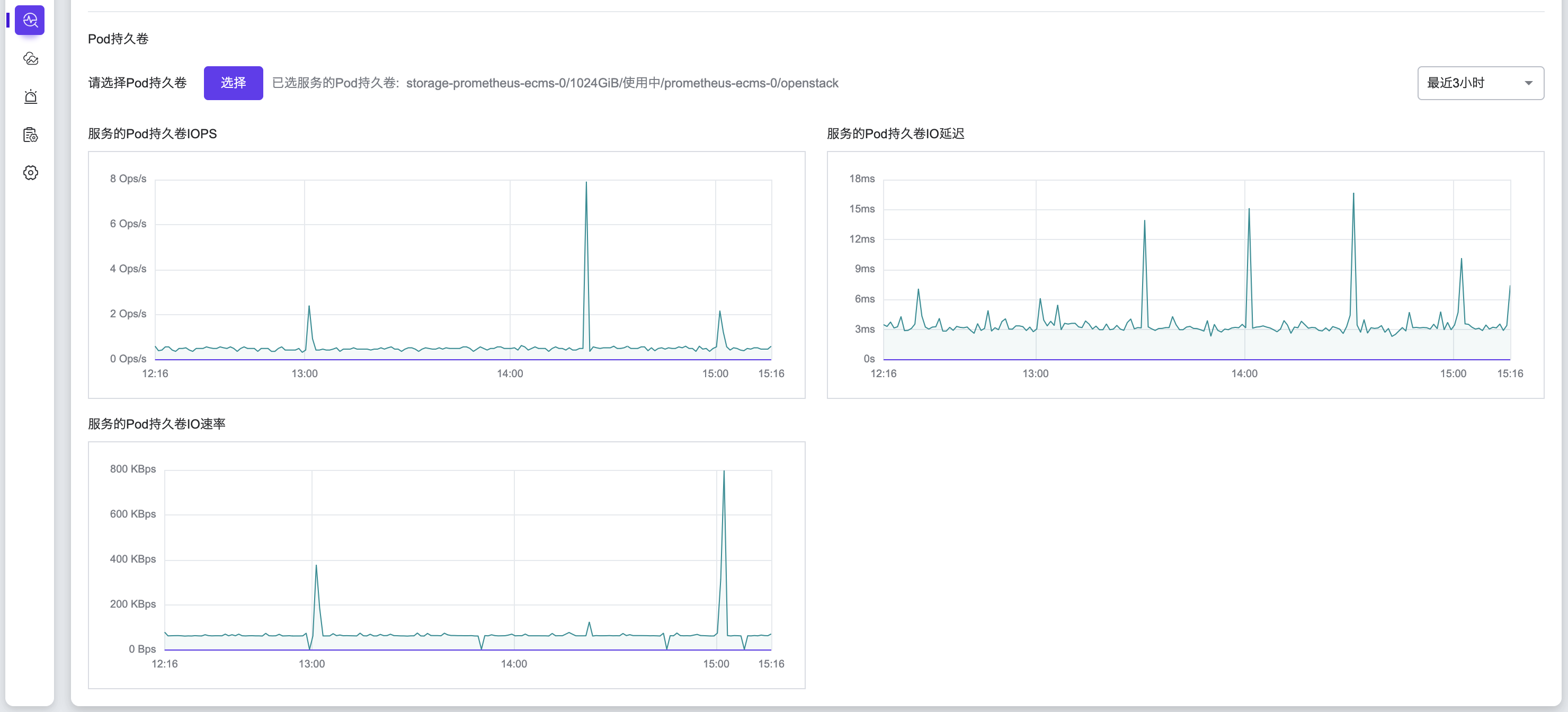

展示所选Pod持久卷的性能折线图，包括持久卷IOPS、IO延迟和IO速率，直观反映持久卷的读写性能与响应情况。支持调整时间范围，默认展示最近3小时的历史数据。
