背景描述

通过DevOps云产品，可以创建从源代码获取到项目构建、测试和部署上线的全流程自动交付流水线，大大缩短交付周期，提升交付效率。本文将以nginx应用程序为例，介绍如何快速通过DevOps流水线在构建并发布应用程序镜像后，先打包发布Chart模板，再通过此Chart模板部署该应用程序。

本实践方案中，流水线各项规划信息规划如下：

流水线-Chart部署nginx镜像和Chart模板
Source阶段	项目代码使用 nginx.git 仓库下的 master 分支代码
Build阶段	通过“构建并发布镜像”类型任务构建nginx镜像 * Dockerfile文件路径：名为Dockerfile的文件，其直接放置在代码仓库根目录下，方便任务获取 * 镜像名称：nginx * 镜像版本：6.0.1-alpha.${BUILD_ID} * 工作空间：devops
Publish阶段	通过“构建并发布Chart模板”类型任务发布nginx模板 * Chart目录：nginx。即名为Chart.yaml的文件放置在代码仓库的nginx目录下 * 应用模板名称：nginx * 模板版本：6.0.1-alpha.${BUILD_ID}
Deploy阶段	通过“通过Chart模板部署”类型任务部署nginx应用程序 * 部署实例名称：nginx * 应用模板名称：nginx（与发布阶段的应用模板名称保持一致） * 模板版本：6.0.1-alpha.${BUILD_ID}（与发布阶段的模板版本保持一致） * 访问域名：nginx.example.cn

前提条件

DevOps流水线需要预先配置承载其运行的Kubernetes集群，具体步骤请参考配置集群。
DevOps流水线需要预先关联应用程序源代码的代码仓库，具体步骤请参考配置代码仓库。

本DevOps流水线需要预先制作用于构建镜像的Dockerfile文本文件，并放置在代码仓库的根目录下。本实践方案中，根据规划信息Dockerfile文件的内容如下：

  FROM alpine:latest

  RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.tuna.tsinghua.edu.cn/g' /etc/apk/repositories \
      && apk --update add nginx \
      && mkdir -p /run/nginx

  ADD default.conf /etc/nginx/http.d/
  ADD source/html /var/lib/nginx/html/

  EXPOSE 80

  ENTRYPOINT [ "nginx", "-g", "daemon off;" ]

本DevOps流水线需要预先制作用于发布Chart模板的 values.yaml 文件，并放置在代码仓库的nginx目录下。本实践方案中，根据规划信息values.yaml文件的内容如下。其中，repository: hub.ecns.io/devops/nginx 参数配置中，devops 为流水线“构建”阶段所选择的工作空间，nginx 为流水线“构建”阶段所构建镜像的名称。tag: 6.0.1-alpha.${BUILD_ID} 参数配置中，6.0.1-alpha.${BUILD_ID} 为流水线“构建”阶段所构建镜像的版本。host: nginx.example.cn 参数配置中，nginx.example.cn 为流水线“部署”阶段所规划的访问域名。

  # Default values for nginx-chart.
  # This is a YAML-formatted file.
  # Declare variables to be passed into your templates.

  replicaCount: 1

  image:
    repository: hub.ecns.io/devops/nginx
    pullPolicy: IfNotPresent
    # Overrides the image tag whose default is the chart appVersion.
    tag: 6.0.1-alpha.${BUILD_ID}

  imagePullSecrets: []
  nameOverride: ""
  fullnameOverride: ""

  serviceAccount:
    # Specifies whether a service account should be created
    create: true
    # Annotations to add to the service account
    annotations: {}
    # The name of the service account to use.
    # If not set and create is true, a name is generated using the fullname template
    name: ""

  podAnnotations: {}

  podSecurityContext: {}
    # fsGroup: 2000

  securityContext: {}
    # capabilities:
    #   drop:
    #   - ALL
    # readOnlyRootFilesystem: true
    # runAsNonRoot: true
    # runAsUser: 1000

  service:
    type: ClusterIP
    port: 80

  ingress:
    enabled: true
    annotations: {}
      # kubernetes.io/ingress.class: nginx
      # kubernetes.io/tls-acme: "true"
    hosts:
      - host: nginx.example.cn
        paths:
          - path: /

    #  - secretName: chart-example-tls
    #    hosts:
    #      - chart-example.local

  resources: {}
    # We usually recommend not to specify default resources and to leave this as a conscious
    # choice for the user. This also increases chances charts run on environments with little
    # resources, such as Minikube. If you do want to specify resources, uncomment the following
    # lines, adjust them as necessary, and remove the curly braces after 'resources:'.
    # limits:
    #   cpu: 100m
    #   memory: 128Mi
    # requests:
    #   cpu: 100m
    #   memory: 128Mi

  autoscaling:
    enabled: false
    minReplicas: 1
    maxReplicas: 100
    targetCPUUtilizationPercentage: 80
    # targetMemoryUtilizationPercentage: 80

  nodeSelector: {}

  tolerations: []

  affinity: {}

操作步骤

在云平台的顶部导航栏中，依次选择[产品与服务]-[DevOps]-[流水线]，进入“流水线”页面。
在“流水线”页面中，单击页面上方的 创建流水线 ，弹出“创建流水线”对话框。

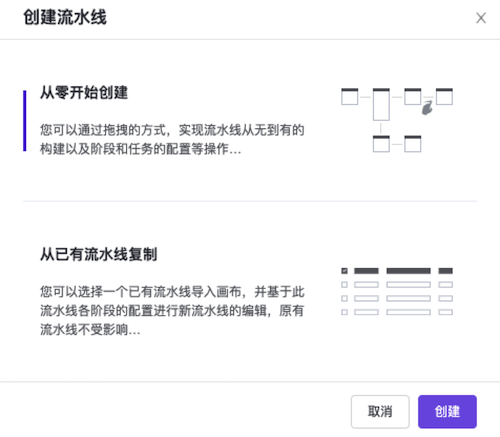

在“创建流水线”对话框中，选择“从零开始创建”后，单击 创建 ，进入“创建流水线”页面。

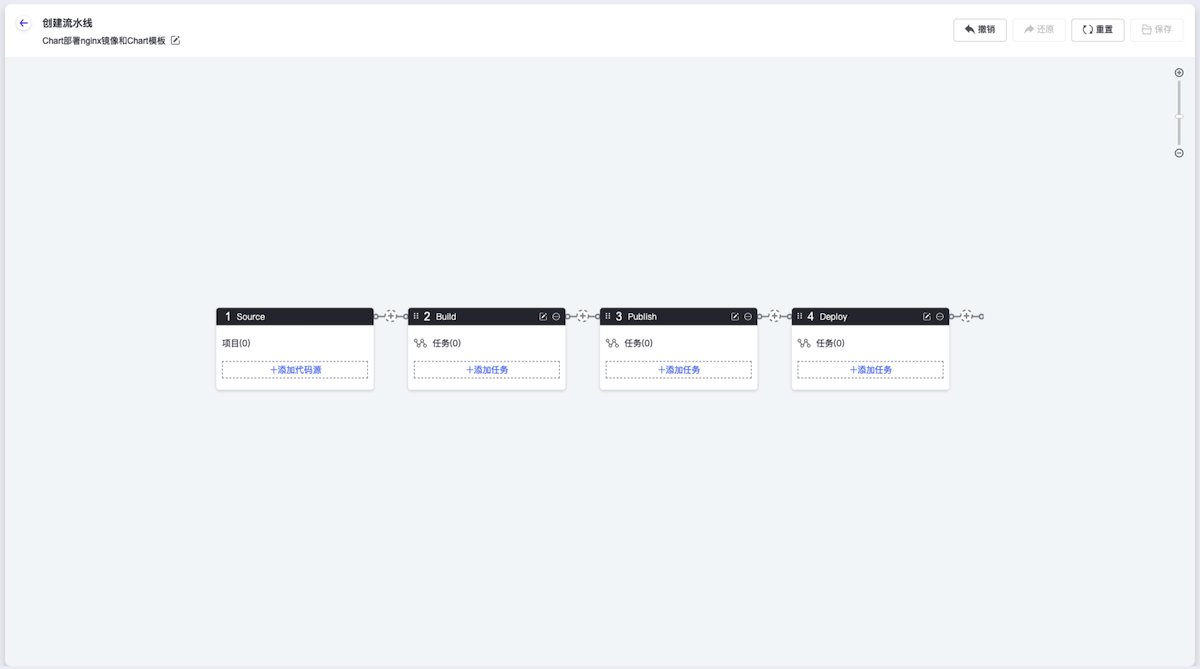

在“创建流水线”页面的画布中，根据本次业务需求配置“Source”、“Build”、“Publish”和“Deploy”阶段后，依次在各阶段完成以下任务配置。
1. 在“Source”阶段添加项目代码源。

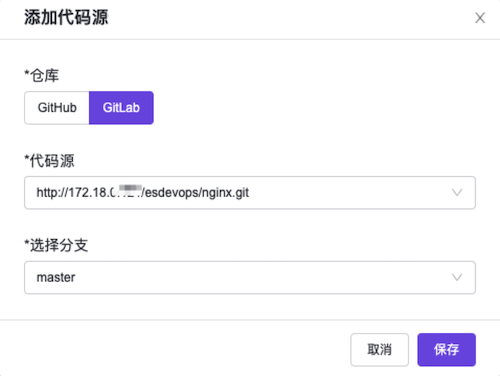

  在当前画布的“Source”卡片中，单击``添加代码源``，弹出“添加代码源”对话框。在该对话框中，配置代码源信息后，单击 保存 ，保存项目的代码源设置，并关闭对话框。
2. 在“Build”阶段添加“构建并发布镜像”任务。

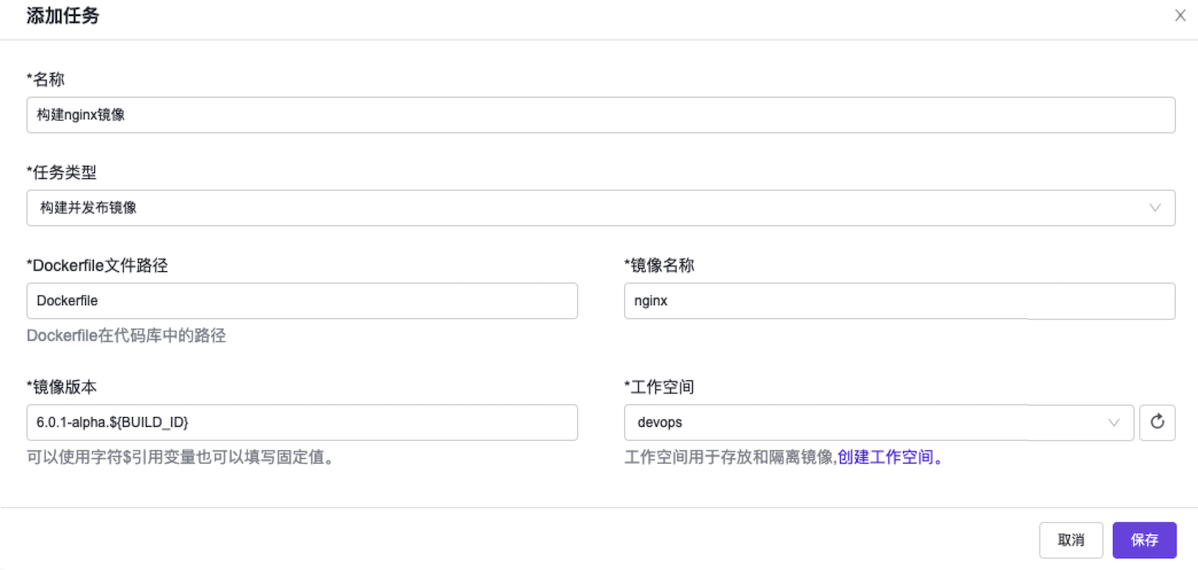

  在当前画布的“Build”卡片中，单击 添加任务 ，弹出“添加任务”对话框。在该对话框中，“任务类型”选择“构建并发布镜像”，“Dockerfile”输入“Dockerfile”，“镜像名称”输入“nginx”，“镜像版本”输入“6.0.1-alpha.${BUILD_ID}”，“工作空间”选择“devops”，并配置名称后，单击 保存 ，完成任务创建，并关闭对话框。
3. 在“Publish”阶段添加“构建并发布Chart模板”任务。

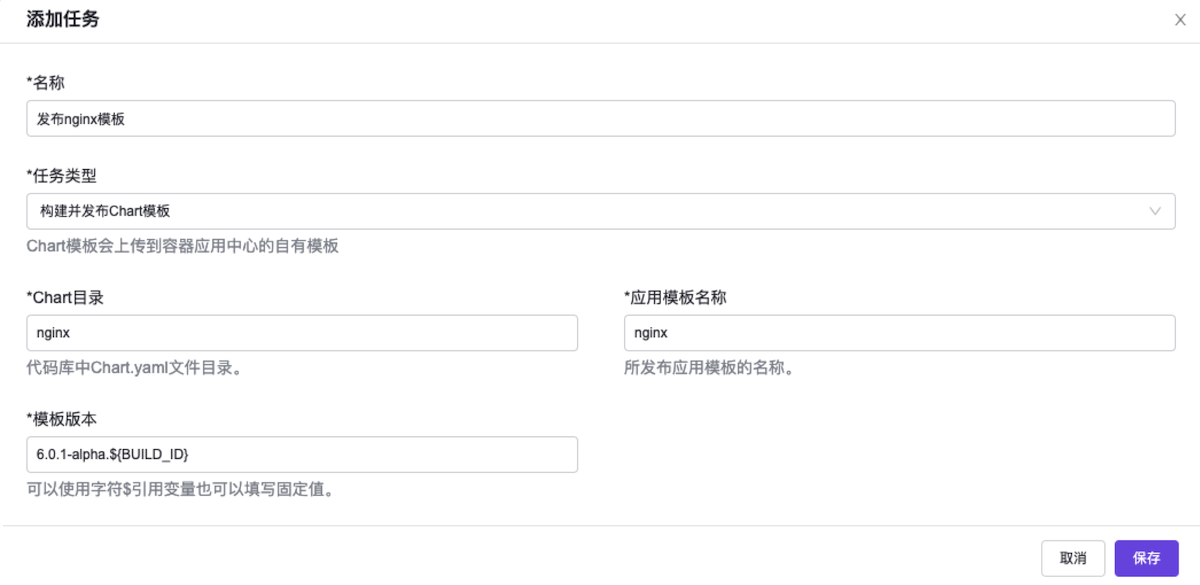

  在当前画布的“Publish”卡片中，单击 添加任务 ，弹出“添加任务”对话框。在该对话框中，“任务类型”选择“构建并发布Chart模板”，“Chart目录”输入“nginx”，“应用模板名称”输入“nginx”，“模板版本”输入“6.0.1-alpha.${BUILD_ID}”，并配置名称后，单击 保存 ，完成任务创建，并关闭对话框。
4. 在“Deploy”阶段添加“通过Chart模板部署”任务。

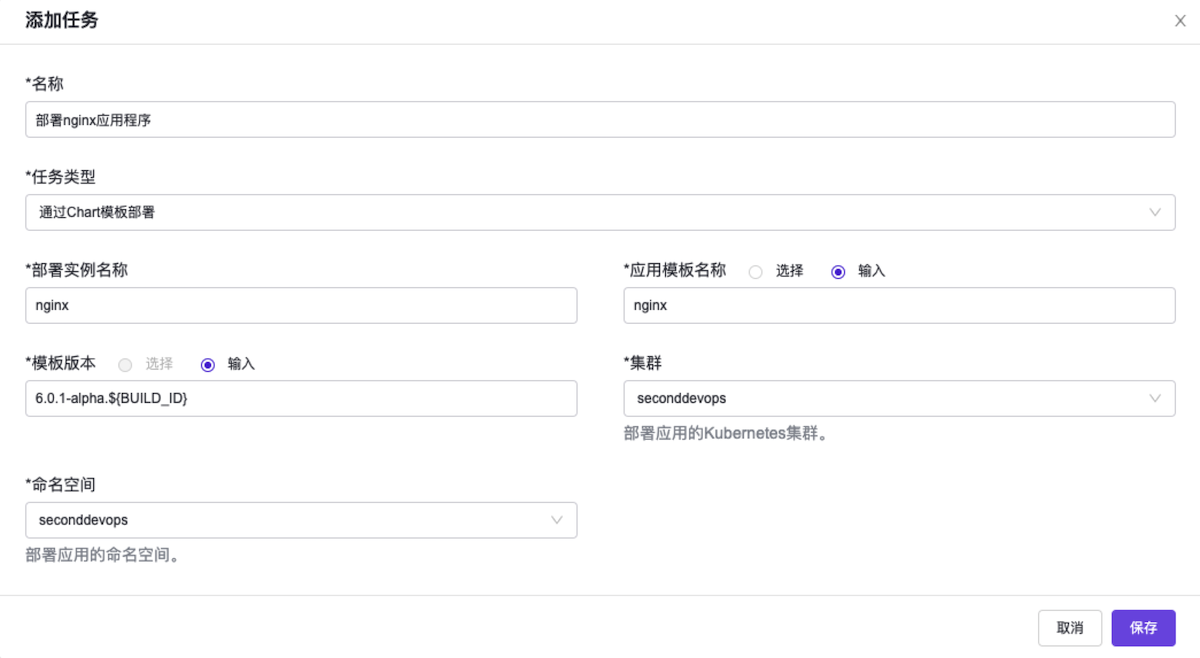

  在当前画布的“Deploy”卡片中，单击 添加任务 ，弹出“添加任务”对话框。在该对话框中，“任务类型”选择“通过Chart模板部署”，“部署实例名称”输入“nginx”，“应用模板名称”输入“nginx”，“模板版本”输入“6.0.1-alpha.${BUILD_ID}”，并配置名称和Chart模板的部署目标集群及命名空间后，单击 保存 ，完成任务创建，并关闭对话框。
  说明：

  在上述对话框中，“应用模板名称”和“模板版本”支持“选择”和“输入”两种配置方式，本实践方案需要选择“输入”配置方式。关于两种配置方式的具体说明如下，在实际使用过程中请酌情选择：
  - 当待部署的应用模板为“容器应用中心”云产品中已有的自有模板时，请选择“选择”配置方式，依次选择本流水线任务所需的应用模板名称和版本。
  - 当待部署的应用模板为本流水线前述阶段新构建发布的Chart模板时，请选择“输入”配置方式，依次输入前述构建发布阶段所配置的Chart模板的名称和版本。

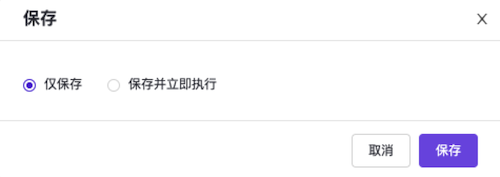

在“创建流水线”页面的画布中，单击画布右上方的 保存 后，在弹出的“保存”对话框中，选择保存方式后，单击 保存 ，完成流水线创建，并关闭当前页面。
执行流水线。

本实践方案中以手动触发方式为例，触发流水线执行。如需配置流水线自动触发，请参考配置流水线执行策略（可选）。
1. 在“流水线”页面中，单击上述流水线所在行的 执行 ，弹出“执行流水线”提示框。
2. 在“执行流水线”提示框中，单击 执行 ，执行该流水线，并关闭提示框。

结果验证

确认流水线成功执行。

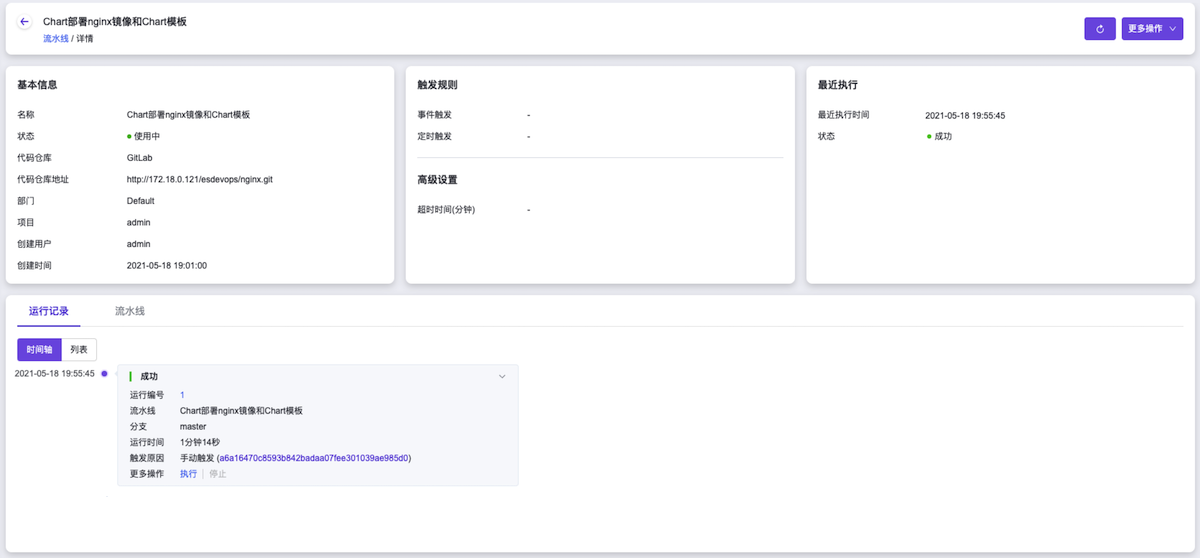

在“流水线”页面中，单击上述流水线名称，进入其详情页面。在详情页面的[运行记录]页签中，确认该流水线执行成功并记录此次“运行编号”。
确认镜像成功构建。

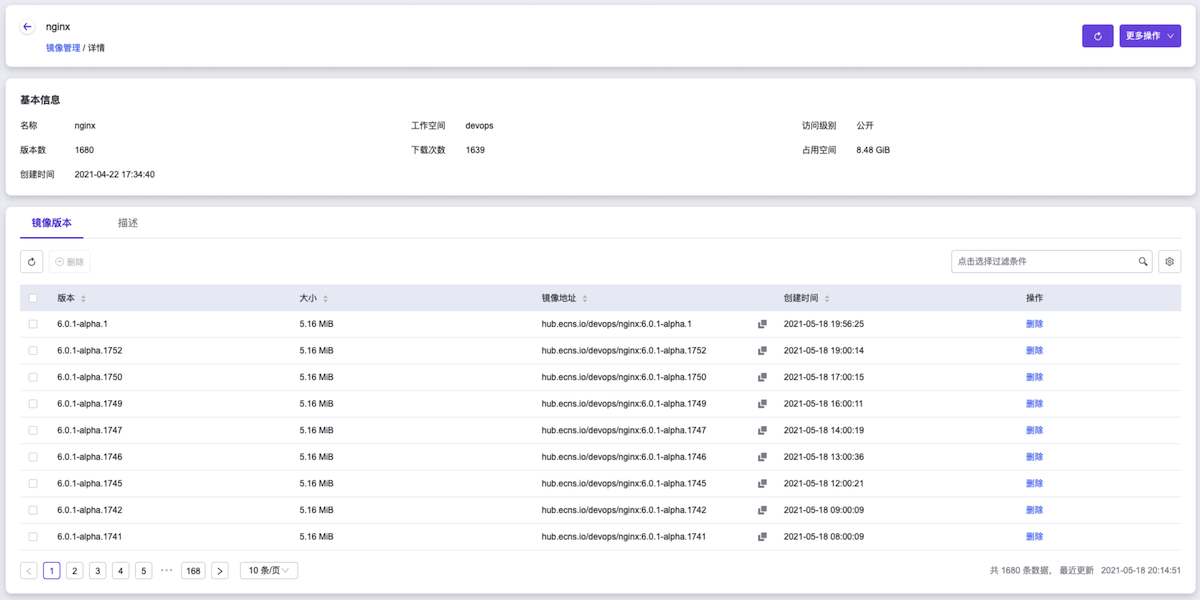

在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[容器镜像服务]，进入“镜像管理”页面。在该页面中，确认已生成名为“nginx”的镜像文件。然后，单击此镜像文件名称，进入其详情页面后，在[镜像版本]页签中，确认该镜像文件的生成版本为“6.0.1-alpha.<运行编号>”。
确认Chart模板成功发布。

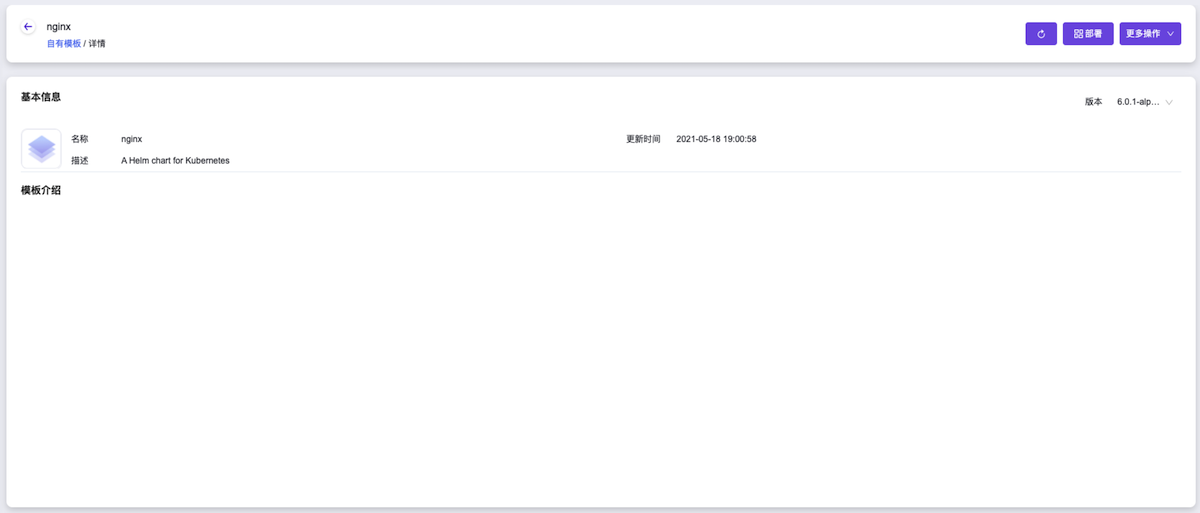

在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[容器应用中心]，进入“应用模板”页面。在该页面中，选择[自有模板]页签后，确认已生成名为“nginx”的模板文件。然后，单击此模板文件名称，进入其详情页面后，在“基本信息”区域框的右上方，确认最新生成的该模板文件的版本为“6.0.1-alpha.<运行编号>”。
确认应用程序成功部署。

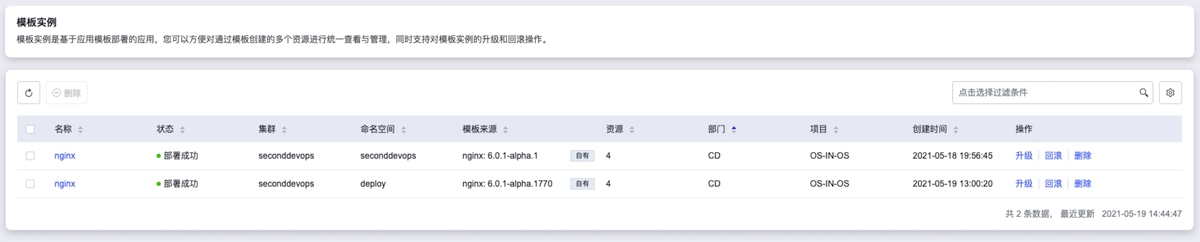

1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[容器应用中心]，进入容器应用中心服务页面后，再在该页面的左侧导航栏中，选择“模板实例”，进入“模板实例”页面。在该页面中，确认已生成名为“nginx”的模板实例，且“模板来源”为“nginx: 6.0.1-alpha.<运行编号>”。然后，单击此模板实例名称，进入其详情页面后，在[工作负载]页签中，确认所用镜像为“hub.ecns.io/devops/nginx:6.0.1-alpha.<运行编号>”。

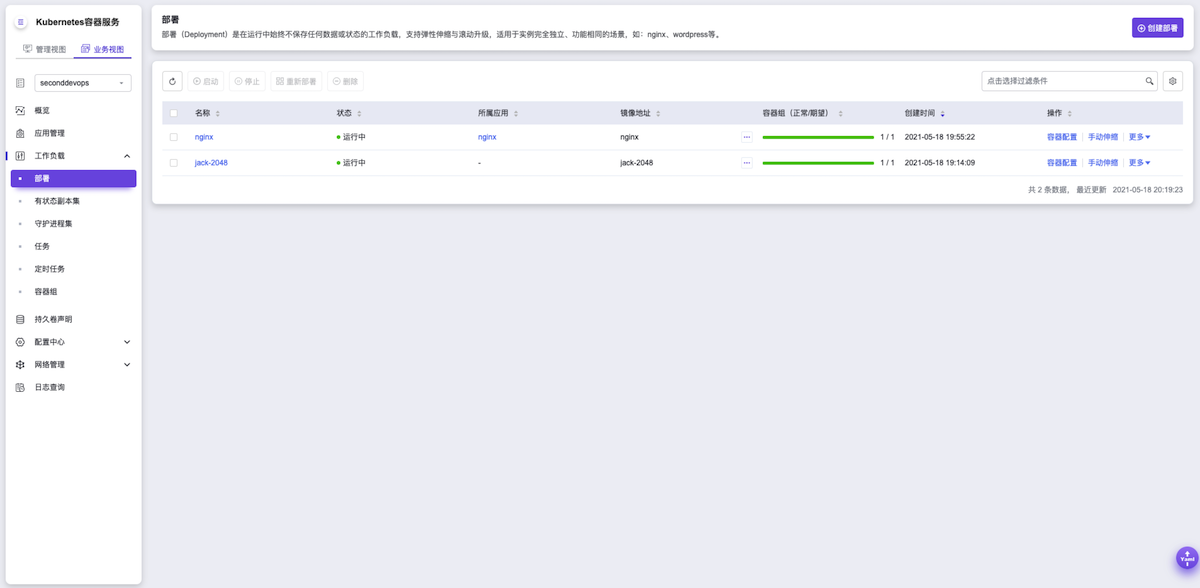

2. 在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[Kubernetes容器服务]，进入Kubernetes容器服务页面后，再在该页面的左侧导航栏中，先选择“业务视图”以及该应用程序的所在项目、部署集群和命名空间，再选择[工作负载]-[部署]，进入部署页面。在该页面中，确认已生成名为“nginx”的部署且状态为“运行中”。
确认应用程序成功访问。

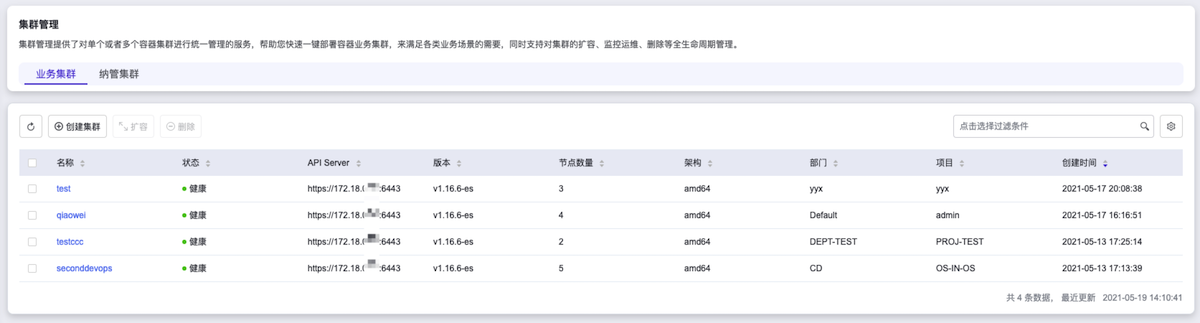

1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[容器服务]-[Kubernetes容器服务]，进入“管理视图”的“集群管理”页面。在该页面中，查看并记录该应用程序所在Kubernetes集群的IP地址，即该Kubernetes集群所在行中，API Server列https://后的IP地址。

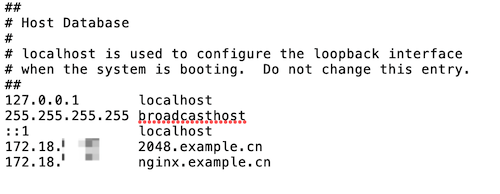

2. 在本地计算机的 hosts 文件中，添加该应用程序所在Kubernetes集群IP地址与values.yaml文件定义域名的访问映射。

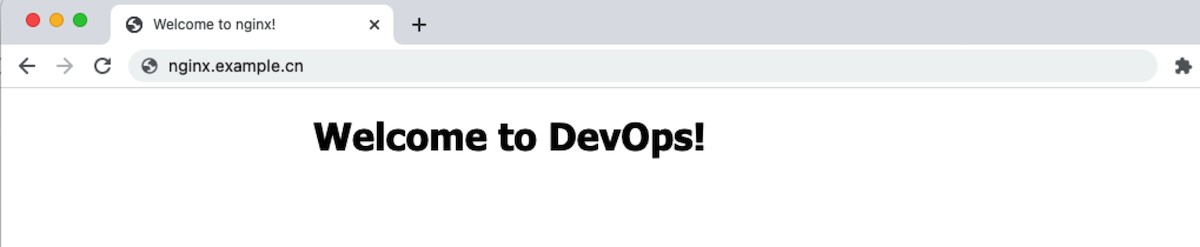

3. 在本地计算机的浏览器地址栏中输入values.yaml文件定义域名，访问部署的应用程序。
